Prima parte – acest articol – se vrea o prezentare a lucrurilor pe care le pot face două mâini dibace când pun mâna pe tehnologie care devine tot mai mult disponibilă la colțul străzii sau în orice magazin online.
În partea a doua voi trece pe la cercul de bricolaj pentru a vedea ce se poate construi cu puțin efort.
- UAV

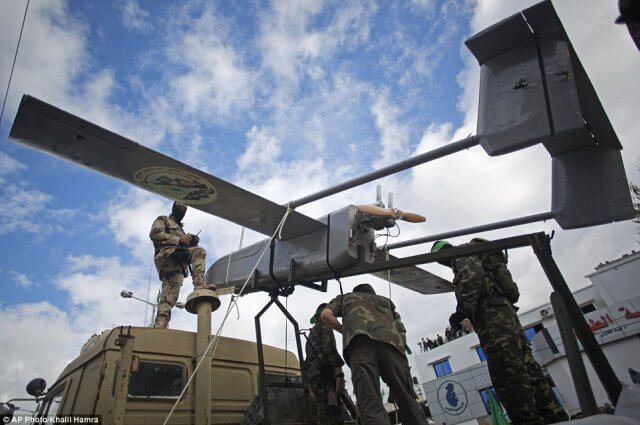

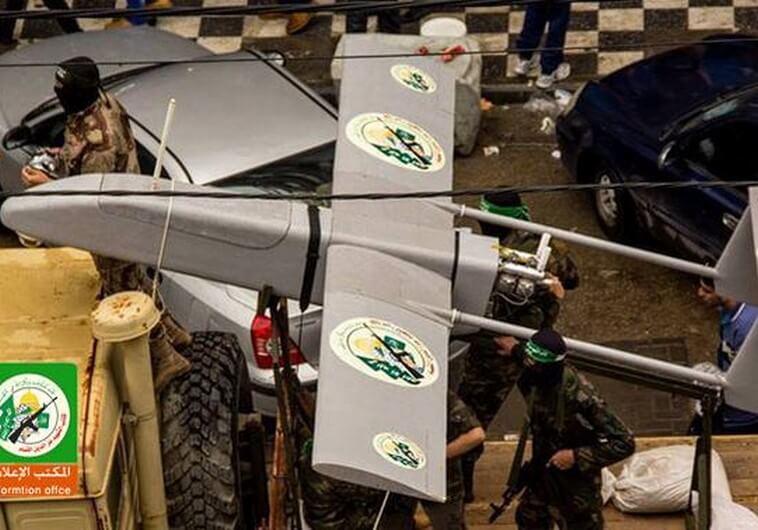

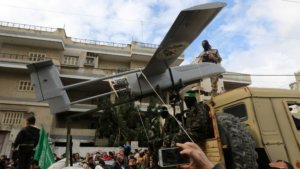

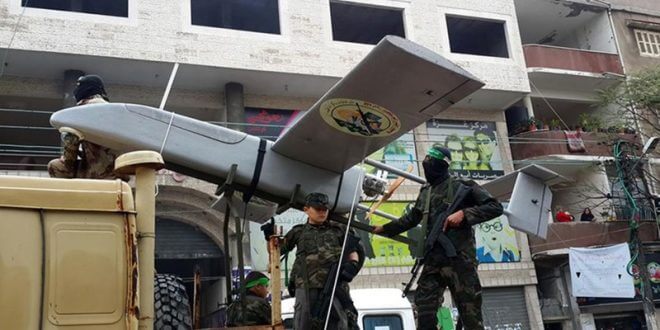

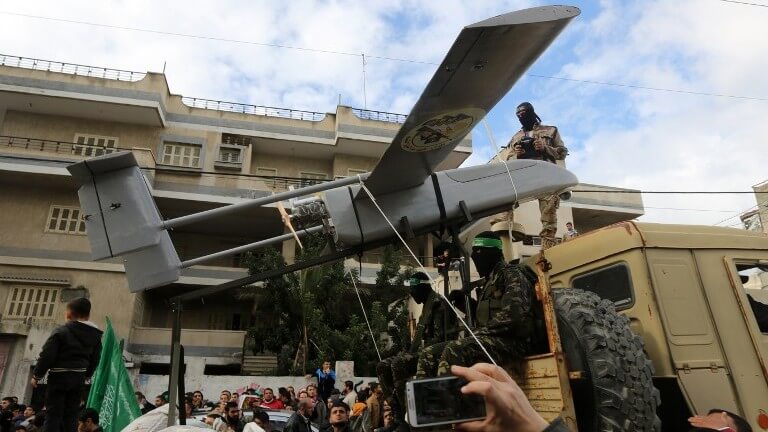

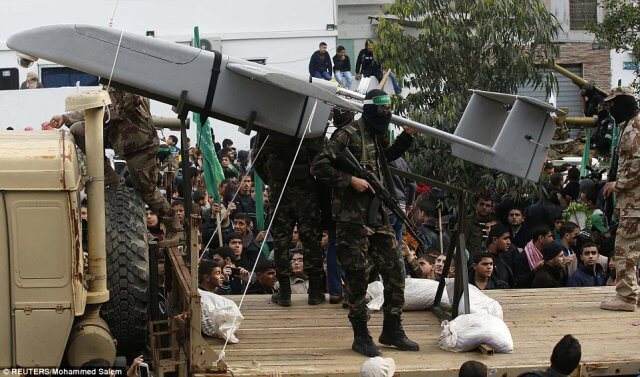

Hamas ne prezintă un UAV, scos să-l vadă lumea (cum zicea bunica mea) în 2014. Israelienii spun ca este iranian și că se numește Ababil 1.
Ababil 1
Așa cum se poate vedea, lansatorul este realizat din profil pătrat fiind integrat cu saci de nisip pe mijlocul de transport. Camera pare a fi una standard de supraveghere, într-un dom transparent. Motorul are 2 cilindri și o elice din lemn cu două pale, antena fiind omnidirecțională, deasupra corpului. Se pare că Iranul nu a inventat nimic, a furat idei de la chinezi.
2. UCAV

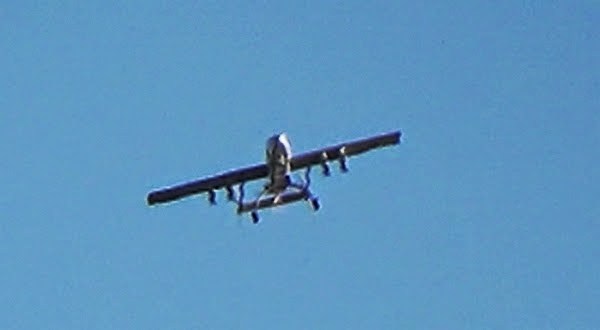

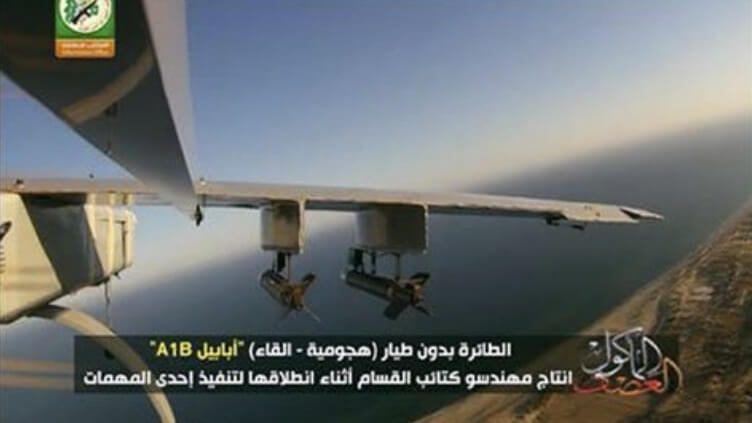

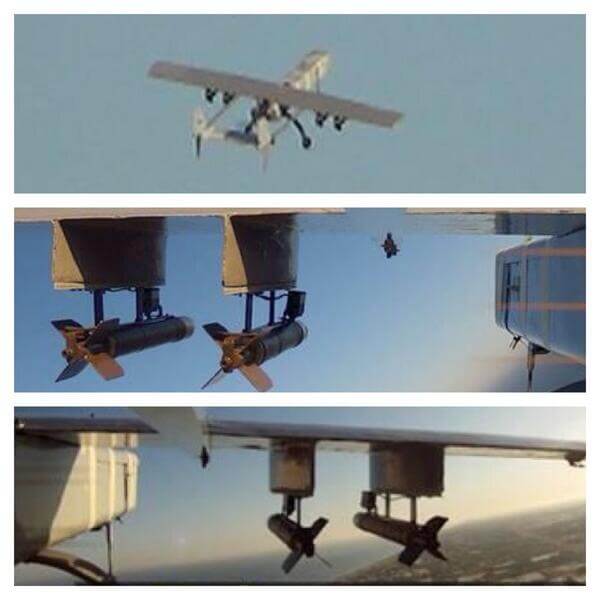

De la același Hamas. Se pare că este un Ababil 1, cu un upgrade, putând efectua și misiuni de luptă, având și tren de aterizare.
Ababil 1 UCAV

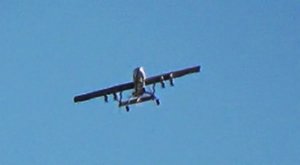

Și un film cu zborul lui deasupra Gaza
A se remarca duct-tape-ul de pe el. Rachetele seamănă cu cele pe care le avea UAV-ul iranian Fotros la prezentare, dar pot fi orice altceva. Drona a fost doborâtă de o rachetă Patriot, fiind denumită de israelieni avion hobistic (‘model airplanes’).

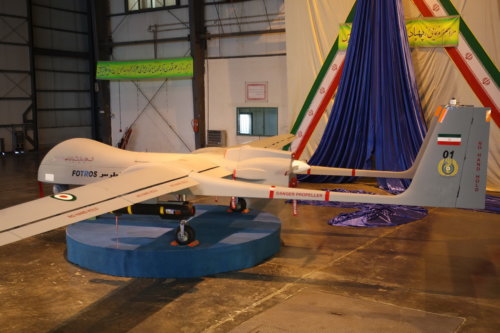

UAV Fotros
Nu doar Hamas au UCAV, ci și Hezbollah, Israelul estimând la 200 numărul dronelor deținute de Hezbollah.
Nu pot să nu enumăr aici și DJI Phantomurile – quadcoptere comerciale utilizate pentru a lansa câte ceva în Siria. Denumirea este VBIED (Vehicle Borne IED).
DJI Phantom lansând „lucruri”
- ISR (Intelligence, Surveillance, Reconnaisance) cu UAV
Evident, este prima sau a doua utilizare pe care au avut-o dronele. În Siria DJI Phantom sunt folosite pentru misiuni ISR.
DJI Phantom în misiune ISR – observare și coordonarea tirului

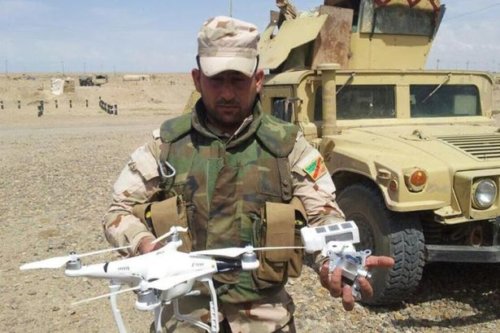

DJI Phantom capturat
- Loitering munitions. De la Daesh.
Începând cu 2014 Daesh au început să folosească tot mai mult dronele comerciale, începând cu DJI Parrot (~1000 USD, prețul online), continuând apoi cu Skywalker X-8 (~200 USD, prețul online) pe care l-au transformat în loitering munition, așa cum se poate vedea mai jos.
-

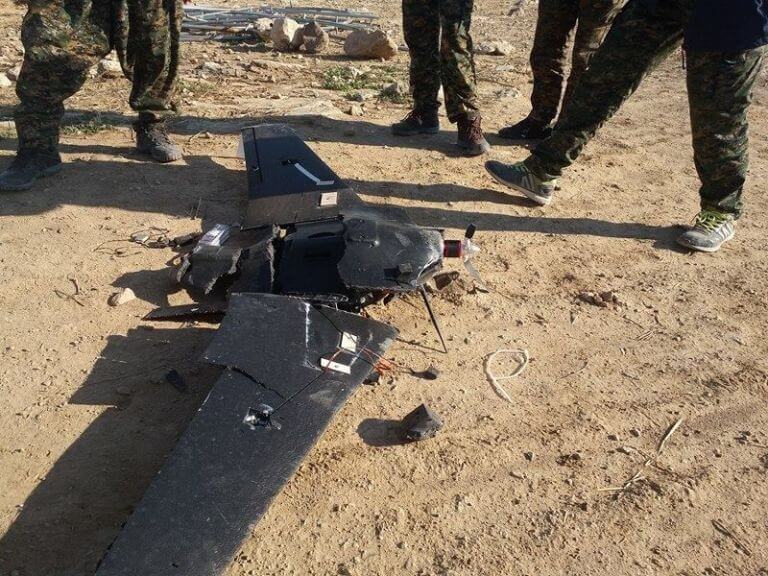

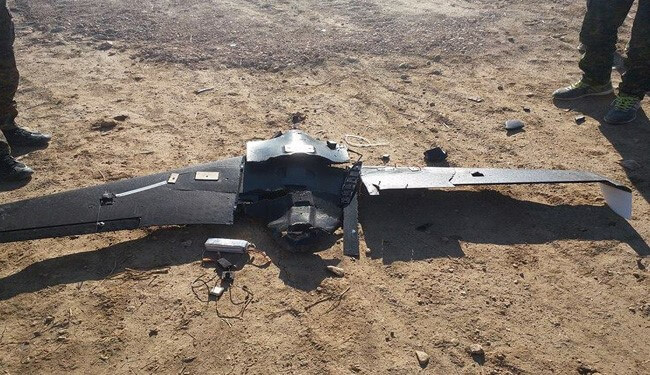

- Second ISIS Drone Shot down by Iraqi Army in Anbar

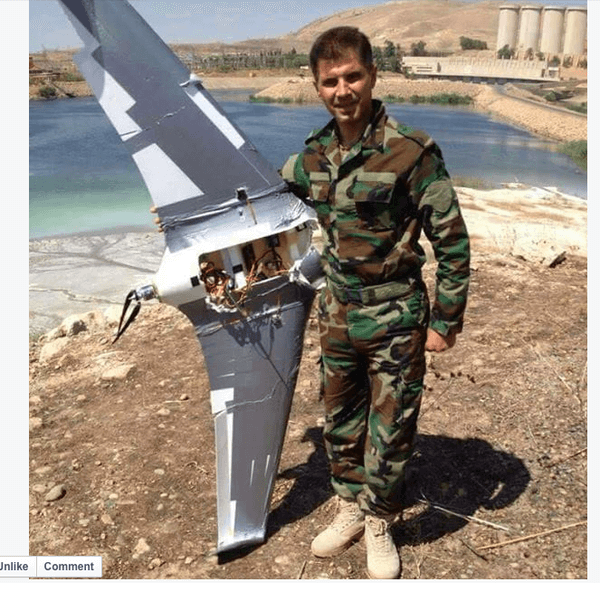

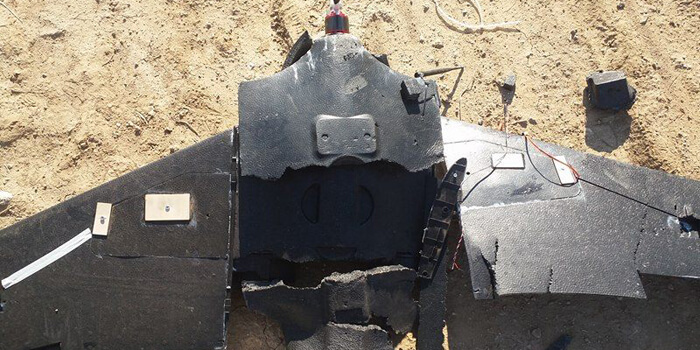

Skywalker X-8

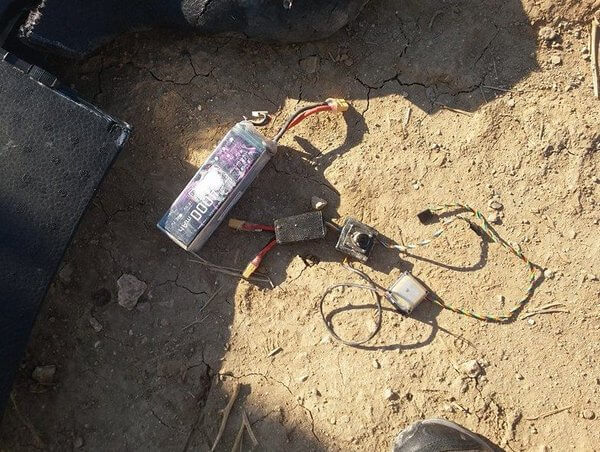

Se poate remarca faptul că au fost folosite componente care se află în orice magazin – baterie (4000 mAh), cameră și transmițătorul camerei sau receptorul GPS/GNSS. Probabil are o autonomie de 15-20 de minute. De asemenea, un aer exclusivist îl oferă și duct tape-ul în care a fost învelit (probabil pentru a crește rezistența, protejând spuma poliuretanică din care este realizat).

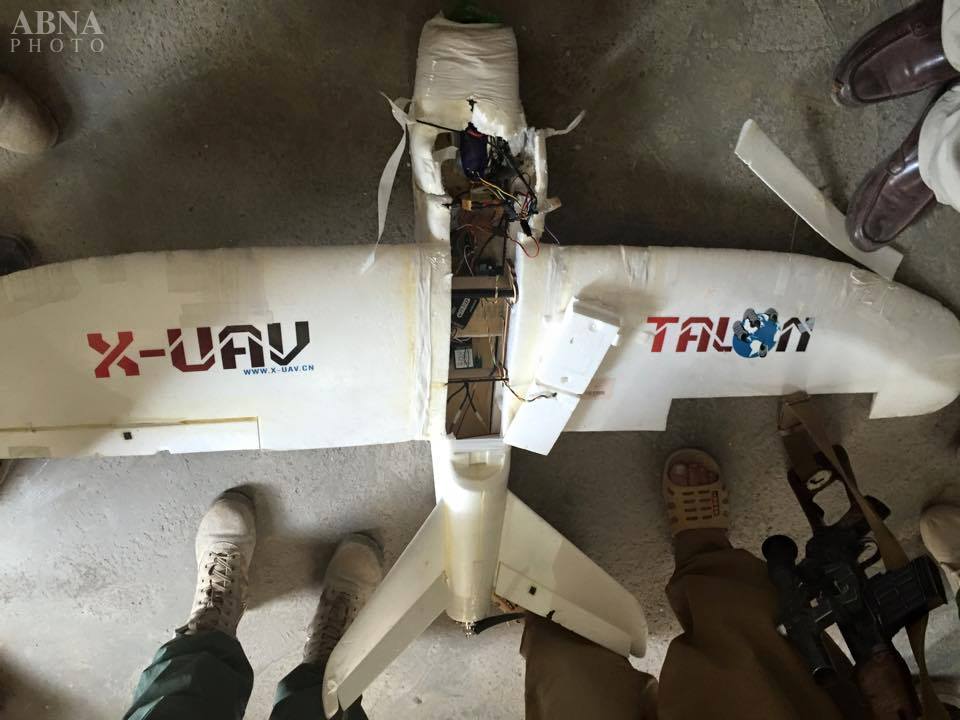

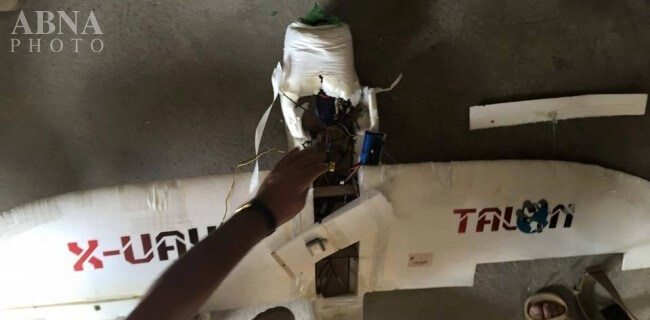

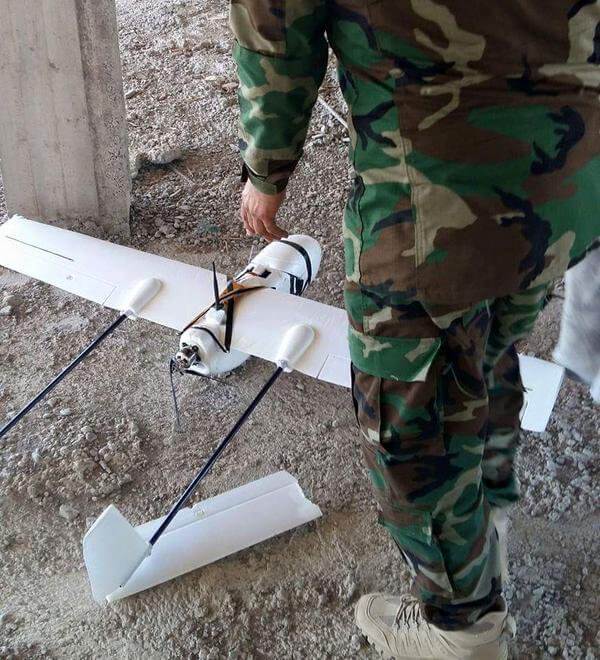

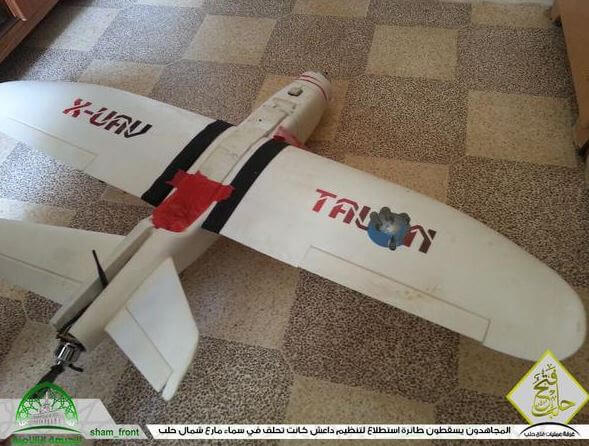

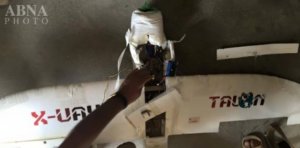

Apoi un X-UAV Talon capturat în Alep și unul doborât de forțele Peshmerga. Se remarcă în prima imagine domul frontal, camera pentru care constructorii nu s-au obosit sa folosească un sistem de a o mișca folosind două axe și antena (integrată împreună probabil cu receptorul) GPS/GNSS.
Talon
Tot Talon

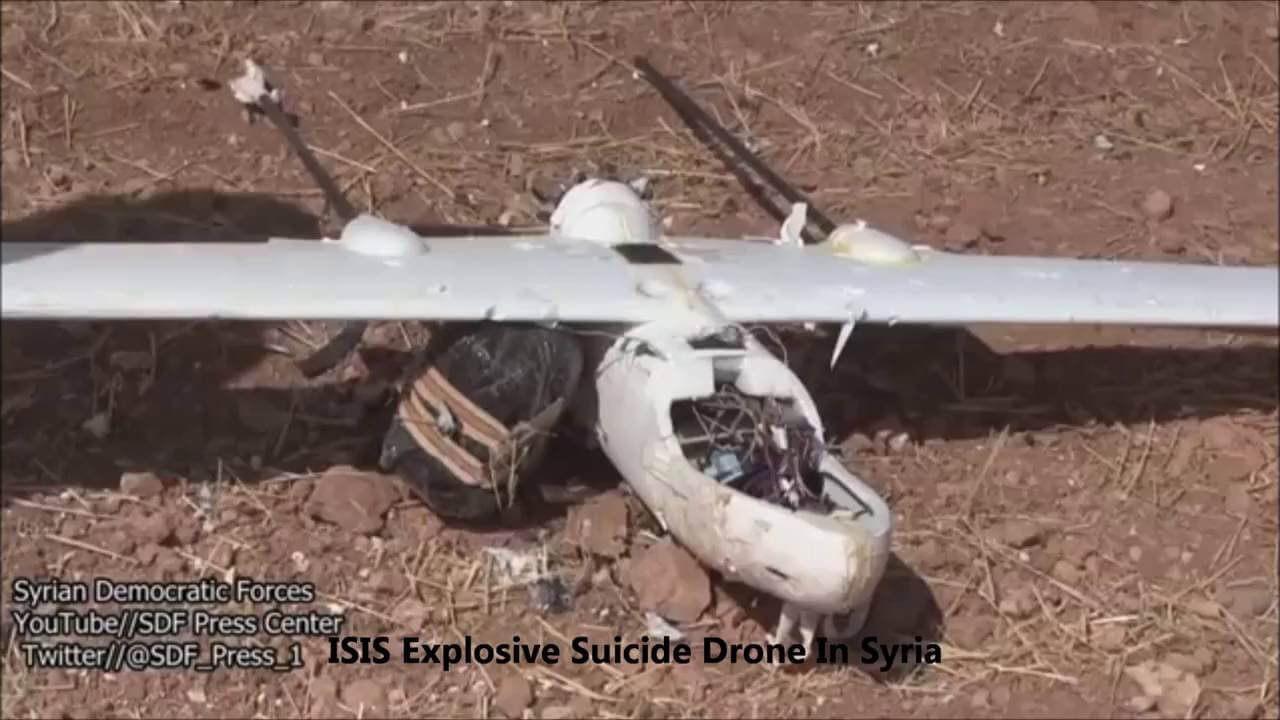

Mai avem apoi RC4Y Skyhunter tot ale Daesh. Sacoșa neagră din prima imagine este explozivul.
Skyhunter ale Daesh

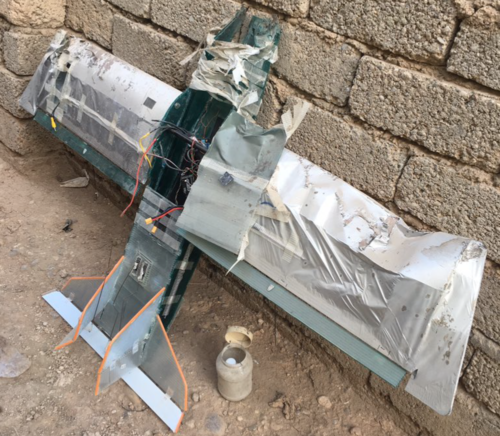

Și ceea ce rivalizează cu creativitatea MApN, o dronă contruită de Daesh, care arată ce pot face două mâini dibace.
Concept original Daesh
Și UAV, așa cum sunt ele vândute.

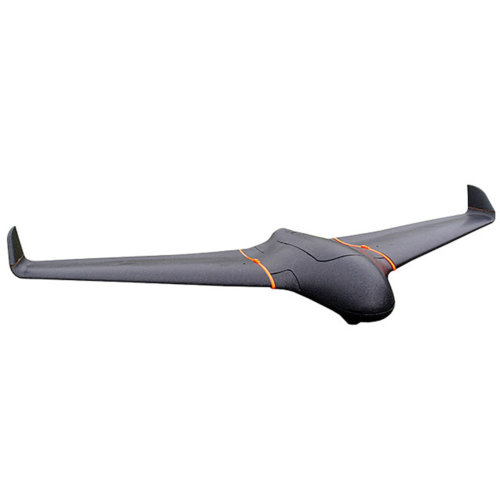

Skywalker X8

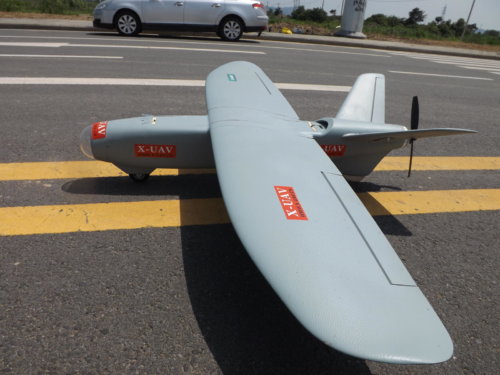

X-UAV Talon

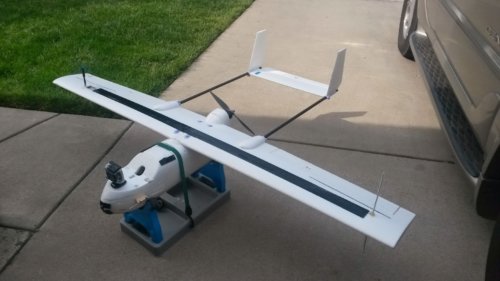

RC4Y Skyhunter
Împotriva dronelor comerciale există, evident, echipament care poate fi utilizat. Imaginea de mai jos – dintr-o bază US din Irak – prezintă exact așa ceva.

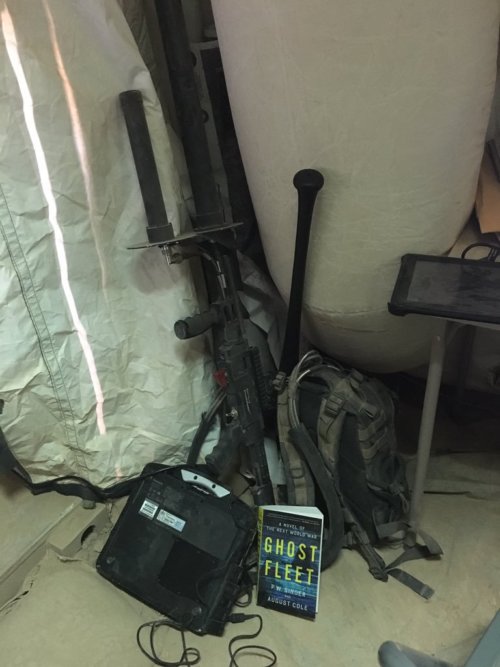

Pușca anti-dronă, fără energie cinetică

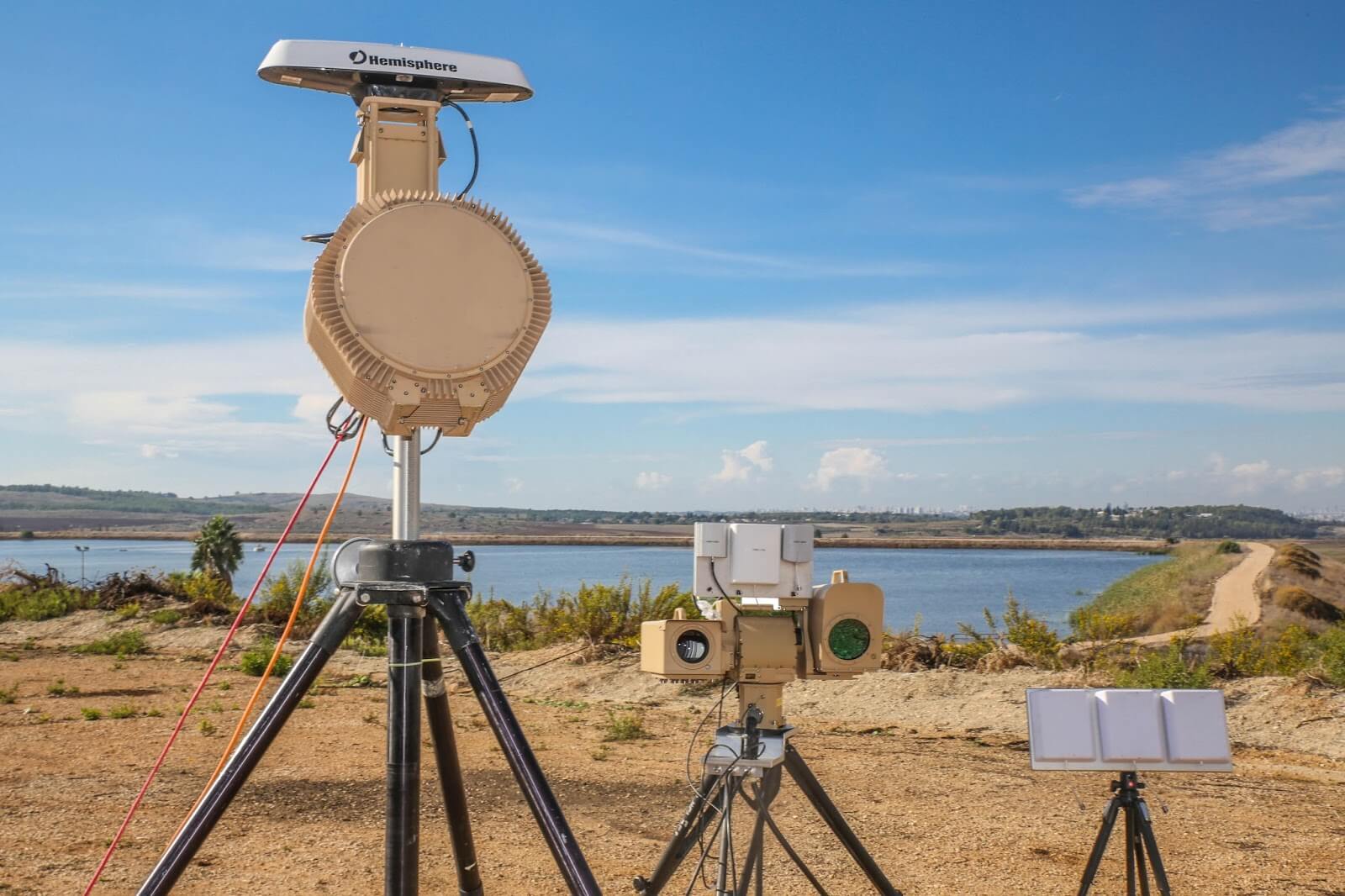

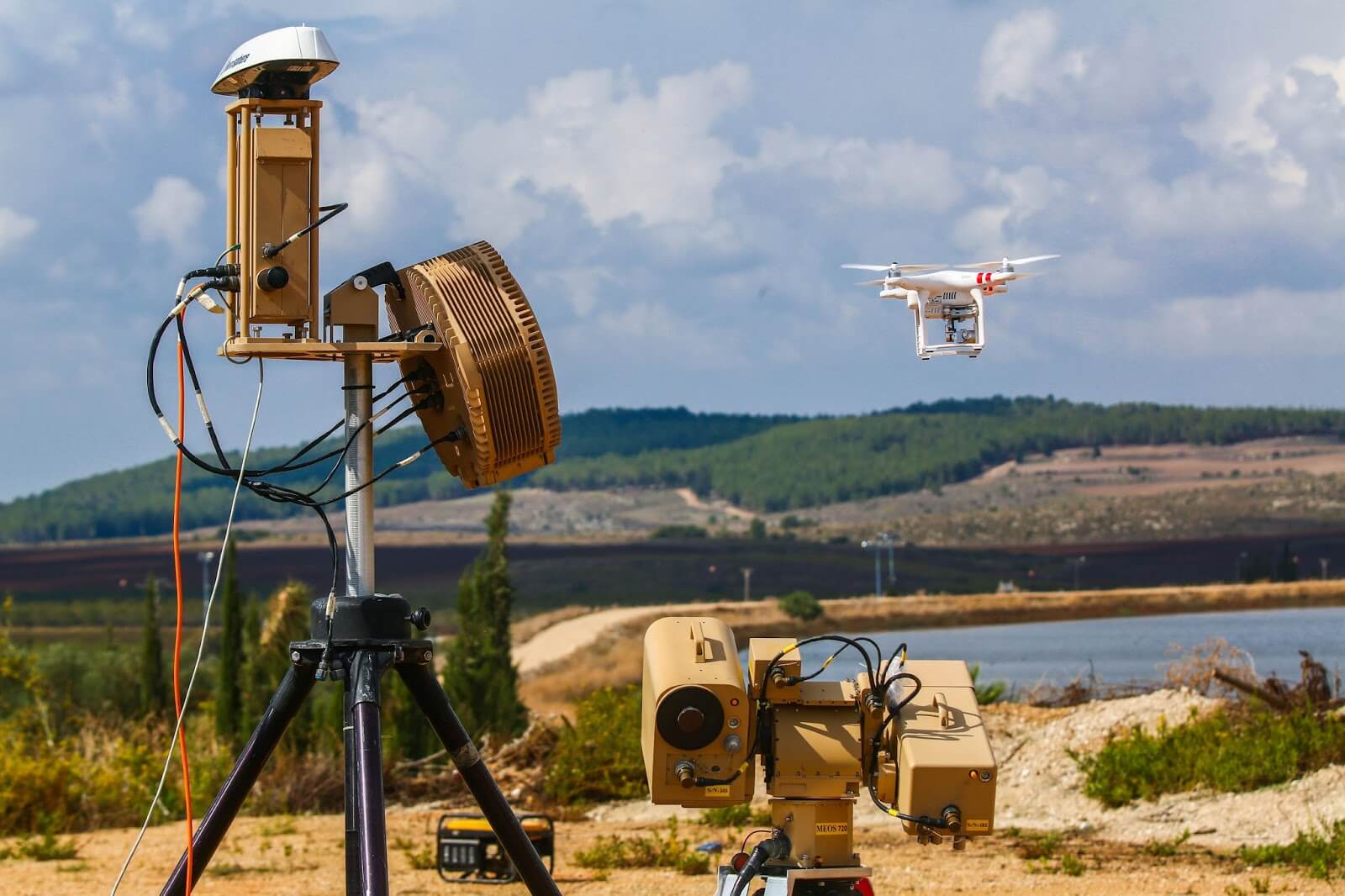

De asemenea, în Israel a fost conceput un sistem care să fie folosit împotriva dronelor. Numit Drone Dome, folosește radarul tactic AESA RADA RPS-42 și un sistem electro optic pentru a detecta UAV-urile. Odată detectat, un UAV este clasificat și urmărit, putând fi întreruptă activitatea prin bruiarea sistemul de poziționare (GPS și GNSS) și a semnalelor RF. Sistemul poate fi folosit 24/24, indiferent de vreme.
Drone Dome

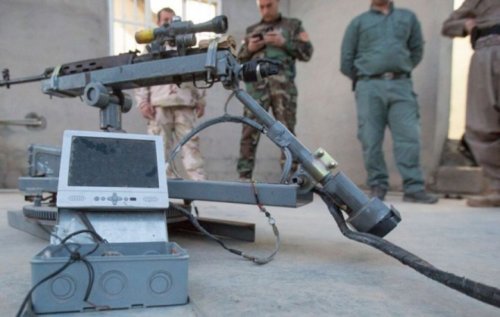

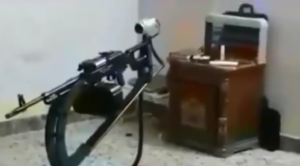

Când credeam ca am atins apogeul creativității am găsit și o RWS dezvoltată tot de Daesh, capturată de Peshmerga în nordul Siriei. RWS era conectată la un calculator, controlând trăgaciul, camera, elevația și azimutul. Originea se pare că este cecenă, conceptul fiind adus în Siria de cecenii care s-au alăturat Daesh.

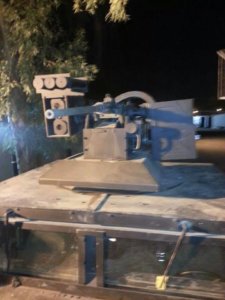

RWS

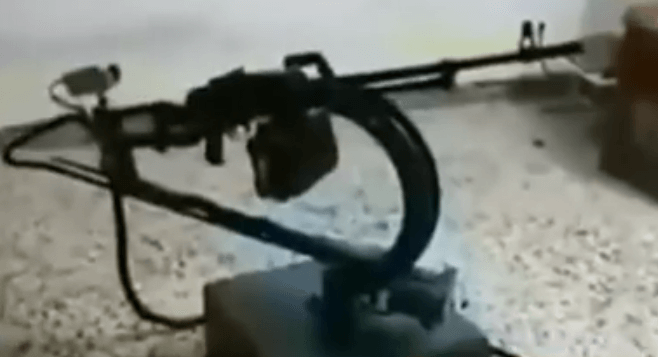

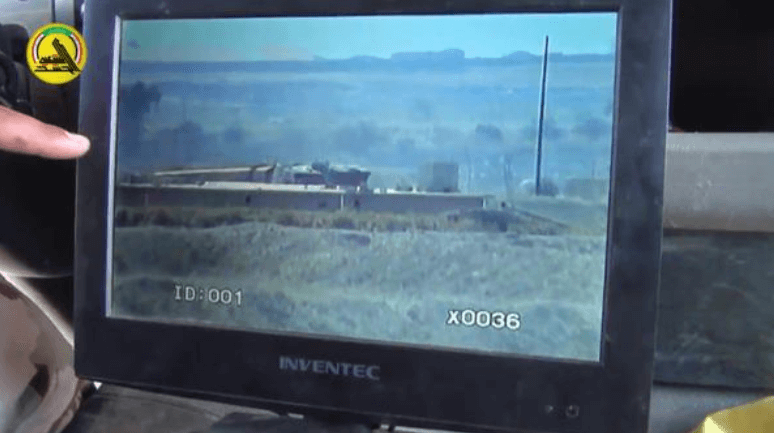

Însă nu doar Daesh este interesat de tehnologia RWS. Forțele irakiene au primit suportul amatorilor pentru realizarea de RWS. O cameră este conectată la o armă care are două axe de libertate. Evident, dezavantajele sunt multiple: nu are stabilizare, nu se poate efectua selectarea foc cu foc sau foc automat, platforma nu este foarte rezistentă și se pretează mai degrabă unei instalări statice.
RWS irakian

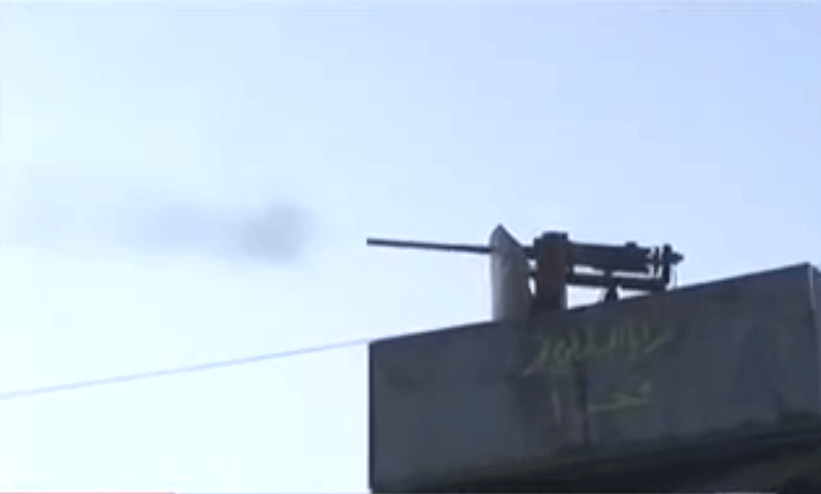

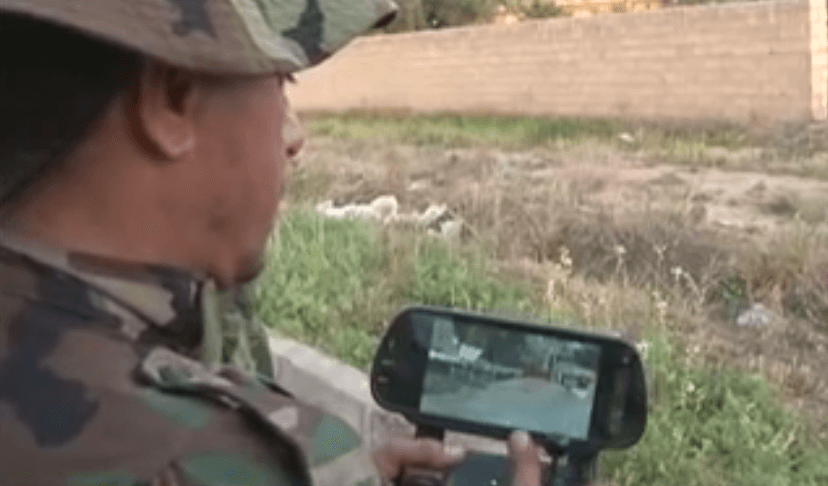

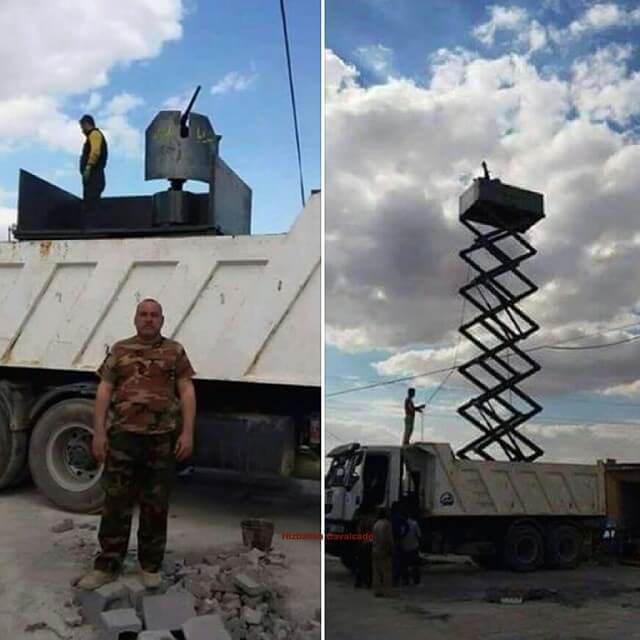

În una din zonele în care au loc lupte de uzură cu Daesh și unde există un echilibru relativ, a fost contruită o RWS care poate fi ridicată folosind un mecanism foarfecă.
Un alt RWS irakian
Este momentul să intre în scenă Departamentul pentru Tehnologii Militare al armatei irakiene. Închis după căderea lui Saddam Hussein, în 2014 a fost reînființat cu un buget mic și o echipă tânără. Unul din proiectele mici a fost dezvoltarea unei RWS locale pentru flota de Humvee. Proiectul este ambițios deoarece își propune să proiecteze și să construiască o RWS în Irak folosind componente străine, având costuri nu de sute de mii ci zeci de mii de dolari. Cerințele au fost de a avea o mitralieră grea, camere de vedere pe timp de zi și noapte și lansatoare de grenade fumigene. Primul prototip a fot prezentat cu 3 lansatoare de grenade, două camere, o mitralieră Browning M2.
RWS pentru Humvee irakiene

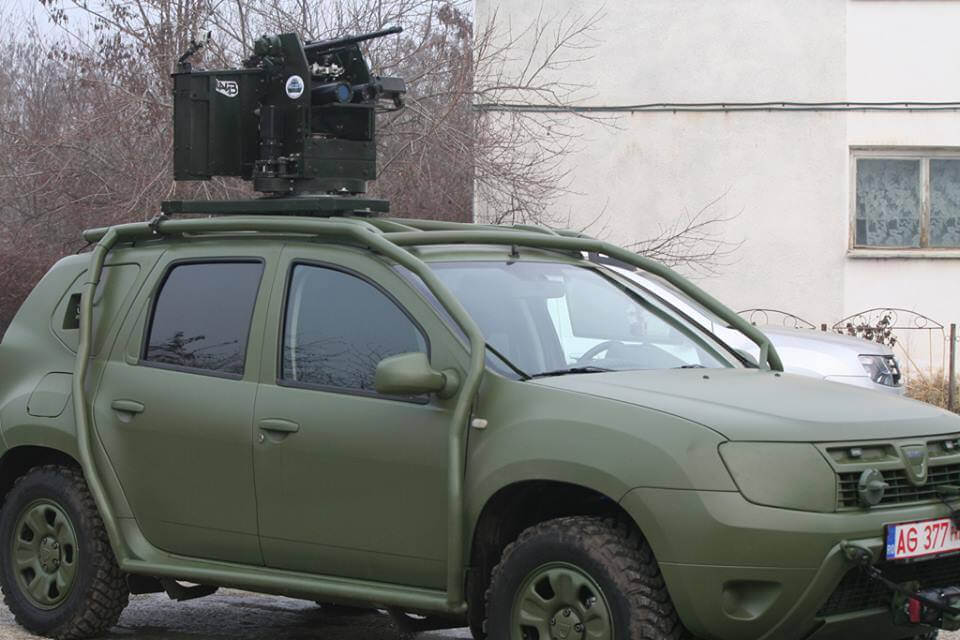

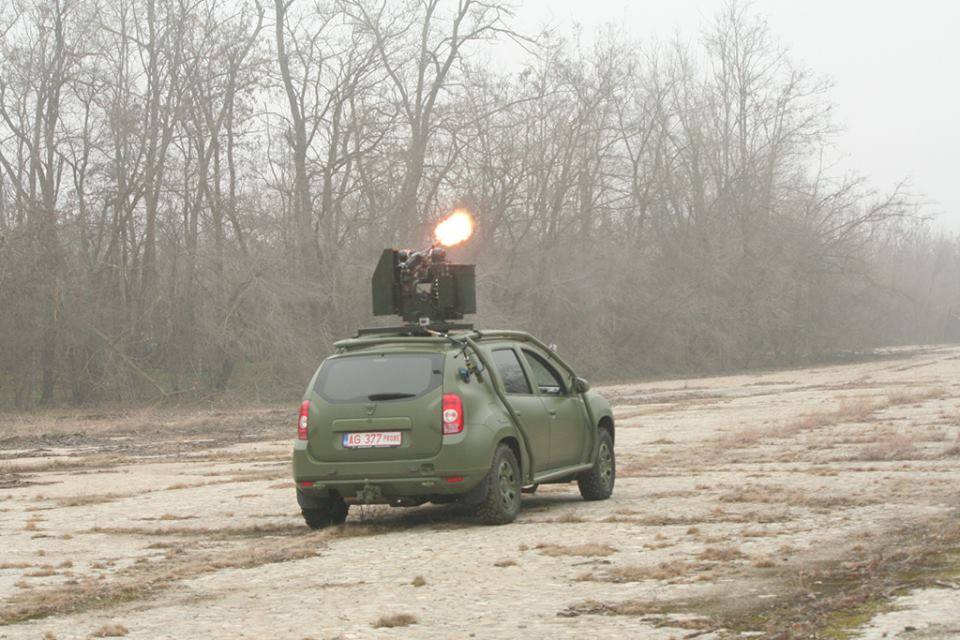

Și dacă tot vorbim de bricolaj și RWS, nu pot lăsa deoparte o realizare majoră. Dacia Duster cu RWS, intrată probabil în dotarea MApN. A pus pe gânduri posibilii agresori, fiind un factor de descurajare a posibililor inamici și exponentul capabilității de decizie din Minister.™ Bucurați-vă ochii.®
RWS pe Dacia Duster
Iulian
Surse:
http://www.ynetnews.com/articles/0,7340,L-4604196,00.html
http://www.uasvision.com/2014/12/16/hamas-uas-on-parade/
http://gerarddirect.com/2012/11/16/idf-strikes-hamas-uav-warehouse-in-gaza/
https://csis-prod.s3.amazonaws.com/s3fs-public/legacy_files/files/publication/120720_Cordesman_LessonsIsraeliHezbollah.pdf
https://www.washingtonpost.com/news/checkpoint/wp/2016/10/11/isis-used-an-armed-drone-to-kill-two-kurdish-fighters-and-wound-french-troops-report-says/
http://www.miltechmag.com/2016/07/fia2016-rafaels-drone-dome-neutralises.html
http://en.abna24.com/service/middle-east-west-asia//archive/2015/05/06/688546/story.html
http://www.cbsnews.com/news/isis-targets-french-forces-terror-groups-explosives-laden-drones-flying-bombs/
Imagini: interwebs
