Autor: dr. ing. Marius RĂDULESCU
Rezumat
Lucrarea îşi propune să prezinte stadiul atins în dezvoltare de racheta cu dirijare laser pentru aplicaţii tactice uşoare STAR-80L şi perspectivele utilizării sale, ca armă de uz general, la bordul elicopterelor de sprijin sau de atac. Este precizat locul acestei muniţii în cadrul ansamblului de lovituri aer-sol disponibile pentru înarmarea elicopterelor, destinaţia şi posibilităţile tactice ale acesteia.
Sunt trecute în revistă avantaje ale utilizării rachetei în cadrul angajamentelor punctuale, în special în cadrul conflictelor de mica intensitate.
În cadrul unui capitol sunt enumerate măsurile ştiinţifice şi tehnice menite să ducă la integrarea rachetei pe elicoptere ale Forţelor Aeriene, precum şi elemente privind pregătirea infrastructurii industriale pentru producerea în ţară a loviturii.
Lucrarea concluzionează că racheta STAR-80L reprezintă o soluţie bună relativ la raportul eficacitate/cost şi asigură angajarea modernă a platformelor de luptă ale MApN împotriva a numeroase ţinte de importanţă medie care apar în cadrul operaţiilor tactice.
STAR-80L – DESTINAŢIE ŞI POSIBILITĂŢI TACTICE
Prin transformarea proiectilului reactiv nedirijat (PRND) calibru 80mm s-a obţinut racheta pentru aplicaţii tactice uşoare cu autodirijare laser STAR-80L.
Racheta STAR-80L
Componenţă:
- Secţiunea de dirijare (GNC)
- Secţiunea de luptă
- Secţiunea de propulsie şi stabilizare
STAR-80L reprezinta o munitie dirijata de preczie (PGM) dezvoltata in colaborare de catre ELBIT Systems din Israel si SC ELECTROMECANICA Ploiesti SA, parte a CN ROMARM SA.
Acest tip de muniţie acoperă un gol între proiectilele nedirijate – ieftine şi relativ imprecise, expunând platforma la mică distanţă şi rachetele grele şi scumpe – depăşind adeseori importanţa obiectivelor.
STAR-80L este o rachetă tactică uşoară, cu dirijare laser, cu lansare de pe platforme terestre sau aeriene, destinată combaterii unei game largi de obiective, cu un bun raport cost / eficacitate.

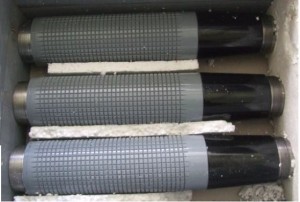

Componente de luptă HEBF pentru STAR-80L

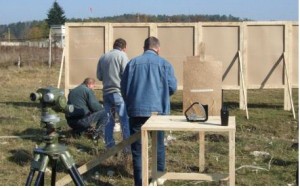

Testarea componentelor de luptă HEBF în poligon
Componenta de bază exploziv-brizantă a fost testată intensiv, parametrii săi fiind bine definiţi. Testele au permis realizarea unor programe de simulare care, în limitele unor variaţii tehnologice admisibile, permit realizarea seriei fără a mai fi efectuate probe de tip.
Secţiunea de luptă asigură efectul anti-personal iar asupra echipamentelor şi tehnicii de luptă (inclusiv uşor blindată) cum ar fi containere, mijloace auto, transportoare, etc, un efect partial, în special în cazul lovirii directe.
PRINCIPII DE UTILIZARE, PLATFORME
Fără dubii, sprijinul aerian apropiat (CAS) executat cu muniţii cu ghidare precisă (PGM) reprezintă cel mai puternic ajutor dat forţelor terestre. În această categorie, loviturile dirijate prin laser sunt printre cele mai eficace, mai ales când observatori avansaţi pot ilumina ţintele sau pot plasa balize în apropierea acestora.
În condiţiile conducerii centralizate a operaţiilor, prin intermediul Punctelor de Comandă Tactice (TCP) integrate conceptului Centric Network – Digital battlefield, cu ajutorul datelor de recunoaştere obţinute inclusiv de la o gamă diversă de vehicule aeriene fără pilot (UAV), platformele echipate cu PGM dirijate laser pot pune presiune pe forţele inamice fără ca trupele să fie în contact nemijlocit de infanterie.
Modul EOP pentru cercetare/iluminare pe vehicul IVECO
Mini-UAV Skylark (ELBIT)
Varianta de bază luată în considerare a fost o lovitură sol-sol, pentru care la nivelul organicii batalionului de infanterie mecanizată/motorizată a fost elaborate o concepţie de utilizare, în mai multe variante:
- cu comandă de la punctul de comandă tactic al batalionului
- cu comandă de la plutonul de sprijin cu foc
- în mod autonom (sprijin de foc la vedere)
Modurile de lucru cu STAR-80L LGM (ELBIT & EMP)
Lansarea se poate efectua in două moduri de lucru:
- LOBL (lock-on before launch) – când ţinta este la vedere
- LOAL (lock-on after launch) – când ţinta este după obstacole (indirect)
Muniţia oferă avantaje tactice importante unităţilor angajate în operaţii, cum ar fi flexibilitate, timp scurt de reacţie, putere de foc punctual şi limitarea distrugerilor colaterale.
STADIUL ATINS ÎN DEZVOLTARE
CN ROMARM SA prin EMP împreună cu compania ELBIT Systems din Israel au dezvoltat racheta STAR-80L, ca iniţiativă de colaborare industrială. Programul de dezvolotare a fost realizat în comun de companiile partenere, fiecare parte suportând costul activităţilor ce-i reveneau:
– Electromecanica / ROMARM
- dezvoltarea secţiunii de propulsie şi stabilizare
- dezvoltarea secţiunii de luptă
- integrare rachetă
- inginerie de sistem
– ELBIT Systems
- dezvoltarea secţiunii de dirijare (GNC)
- dezvoltarea iluminatorului laser
- integrarea sistemului de armă
- inginerie de sistem
Elemente ale rachetei STAR-80L în facilităţile de testare EMP & ELBIT
Datorită lipsei unei cerinţe din partea structurilor militare, a crizei care a afectat piaţa armamentului şi a dezvoltării prin mijloace financiare proprii a proiectului, acesta s-a întins pe o perioadă semnificativă.
Tabela “Desfăşurare program de dezvoltare”:
| Activităţi | Anul | |
| 1 | Inginerie de sistem, proiectare – fabricaţie model nedirijat şi teste balistice | 2006 |
| 2 | Fabricaţie model dirijat, teste statice şi teste la tunelul aerodinamic | 2007 |
| 3 | Dezvoltarea familiei de componente de luptă | 2008 |
| 4 | Proiectare prototip de cercetare, fabricaţie şi testări preliminare | 2009 |
| 5 | Teste extensive pe subsisteme, elaborarea principiilor de bază în utilizare | 2010 |
| 6 | Testări cu ansamblul rachetei, trageri sol-sol | 2011 |
| 7 | Integrare iniţială sistem de armă | 2012 |
| 8 | Testări prin trageri aer-sol | 2013 |
Racheta a fost testată prin probe de nivel prototip, inclusiv prin trageri reale în poligon, ajungând în faza de pre-producţie. Varianta sol-sol este mai avansată, dispunând de echipamente semioperaţionale montate pe TAB-C79.
STAR-80L pe TAB-79 în stand
INTEGRAREA RACHETEI PE ELICOPTER
Produsul a fost testat la sol şi în zbor, inclusiv prin tragere de pe elicopter. Testarea prin trageri aer-sol a inclus:
– Integrarea STAR-80L cu instalţia de armament de la bordul platformei aeriene
– Verificarea particularităţilor de dirijare ale rachetei în cazul lansării aeriene
– Verificarea capacităţii de dirijare prin tragere aer-sol:
- Verificarea siguranţei platformei echipată cu STAR-80L în anvelopa de zbor
- Lansarea în siguranţă cu sistemul de armament al platformei aeriene
- Operarea funcţională a STAR-80L
- Verificarea preciziei de dirijare

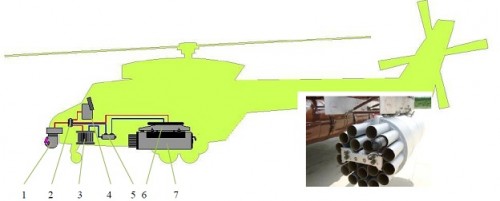

Sistemul de armă STAR-80L elicopter
1 – Modul electrono-optic de cercetare – iluminare
2 – Interfata software
3 – Computer tactic de bord
4 – Panoul de armament
5 – Interfata de alimentare
6 – Pilon de acrosare arme
7 – Lansator B-8V20A modificat
Testele funcţionale în zbor au inclus:
– zbor captiv cu rachete de antrenament, având secţiunile pirotehnice inerte şi electronica activă
– verificarea unor situaţii de hazard, utilizând rachete cu secţiunea de luptă modificată (focos real, componentă de luptă inertă), având trepte de siguranţă ridicata, în condiţii de interferenţă e.m. cu platforma
– verificarea funcţionării interfeţei de control a armamentului şi a desprinderii de lansator, utilizând rachete cu secţiunile de luptă şi dirijare lestate
În cadrul testelor conduse de Elbit Systems Israel, Electromecanica a asigurat arma, efecutând pregatirea produsului STAR-80L pentru testare în zbor şi prin trageri aer-sol:
– Asamblarea şi verificarea configuraţiilor de testare STAR-80L
- asamblare rachetă din secţiuni
- măsurători şi verificări ai parametrilor rachetei
– Transportul în zona de testare
- încărcare conform procedurii ESL 015756E-00
- conectarea GNC la interfaţa LAU

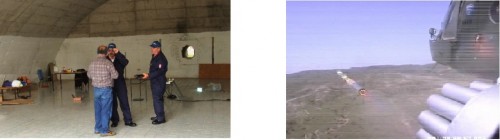

Pregătirea şi lansarea STAR-80L în mod aer-sol (ELBIT & EMP)
Tragerile s-au efectuat în condiţii de zbor favorabile:
- Distanţa la ţintă 4000 m
- Altitudinea de zbor 400m MSL
- Viteza de zbor 120 kph
- Supraplasarea 80m
- Vânt 15 noduri din spate
- Temperatură 23 C
- Vizibilitate clar
- Track Auto, CCD x3
Exemplificare a unei trageri reale pentru verificarea preciziei dirijarii
ELEMENTE PRIVIND PREGĂTIREA INFRASTRUCTURII INDUSTRIALE
Companiile partenere (incluzând colaboratorii tradiţionali pe orizontală) au completa capabilitate industrială de a produce atât racheta cât si echipamentul de lansare, integrarea pe platforme de luptă şi dispozitivele suport necesare: testere, simulatoare, seturi de mentenanţă, etc.
Laboratorul de testare a motoarelor la EMP
Linie de asamblare la Elmet Bacău
Fabricaţia sistemului de armă presupune integrarea activităţilor mai multor entităţi industriale. Având la bază capabilităţile industriale de ramură expuse cu diferite ocazii publice, incluzând manifestările expoziţionale EXPOMIL şi BSDA, o posiblă schemă de integrare cu participarea facilităţilor naţionale este propusă mai jos.
CONCLUZII
O nouă armă, neobişnuită încă în inventarul armatei, este gata să fie lansată pe piaţă. Îmbunătăţiri atât la nivelul rachetei cât şi la nivelul sistemului de armă sunt aşteptate în viitorul apropiat. În acest timp, o doctrină de utilizare a muniţiei de uz general cu dirijare laser şi tactici specifice aşteaptă să fie elaborate.

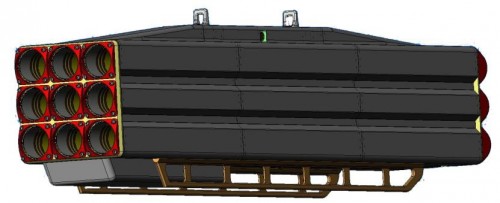

Concepţie bloc-lansator STAR-80L pentru elicopter (EMP)
O analiză economică şi de marketing este necesară pentru a verifica eficienţa şi fezabilitatea
unui astfel de proiect industrial. Este important de precizat că în acest moment, capacităţile de producţie existente în industria naţională de apărare şi securitate, incluzând unele facilităţi industriale ale partenerului nostru permit realizarea în ţară a întregului sistem.
Bibliografie
Materiale ale firmelor Elbit Systems Israel şi SC Electromecanica Ploieşti SA
