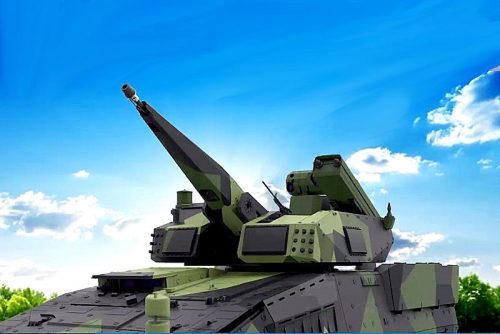

Skyranger 30

Cine altcineva sa prezinte Skyranger 30, daca nu tot Rheinmetall prin subsidiara sa antiaeriana elvetiana Oerlikon!

Este vorba de conceptul unei turele specifice apararii antiaeriene cu o masa de 2,5 tone, instalabila in modulul de misiune al Boxer sau pe KF-41 Lynx, cu urmatoarele elemente:

• tunul in calibru 30×173 mm
• 2 rachete (V)SHORAD (HVM, Stinger, RBS-70)
• radar AESA cu 4 antene fixe
• senzor infrarosu
• sistem de urmarire a tintei complet stabilizat
• 250 de proiectile calibrul 30mm, gata de tragere
• cadenta de tragere 1200 lovituri/minut
• elevatie tun – +85 °
• mitraliera coaxiala cal. 7,62mm

Se estimeaza un  cost al sistemului intre 5 si 7 milioane de euro.

Cu ocazia prezentarii noului concept, Fabian Ochsner, CEO Rheinmetall pentru apărare aeriană (RAD), a subliniat ca majoritatea armatelor occidentale au pensionat la sfarsitul razboiului rece sistemele lor mobile de aparare AA. In cazul Germaniei este vorba de Gepard 35mm dual SPAAG pe care noi inca le folosim nemodernizate.

Conceptul demonstratorului mobil Skyranger 30, derivat din Skyranger 35 dezvoltat la mijlocul anilor 2000, va fi rafinat in perioada urmatoare tinand cont de cerintele potentialilor viitori clienti.

Macheta Skyranger 30 la prezentare

Turela Skyranger 30, teleoperabila, foloseste acelasi inel de turela (diametru 1,414metri) ca si versiunea 35, pentru a fi interschimbabile, iar masa ei este de 2-2,5tone fata de cele aproape 4,5 tone ale inaintasului. Astfel poate fi instalata pe vehicule mai usoare decat predecesorul, afetul armamentului fiind limitat la o masa maxima de 250kg.

Interfata om-masina cu doua console (tragator si comandant) si programul sistemului de tragere sunt derivate din cel al predecesorului, incluzand partea AI de discriminare si predictie a miscarilor tintei, fiind in pregatire o solutie de functionare in mod santinela, cu motorul oprit, mod autonom disponibil si pe modernizarea SPAAG Gepard (nu ale noastre).

Skyranger 30 ar putea asigura protectia fata de sisteme aeriene cu aripi fixe, rotative, sisteme aeriene fara pilot de clasa I si II si rachete de croaziera. Detectia de inalta rezolutie in banda S pentru a detecta tinte mici pana la distante de 20 de kilometri, este asigurata de noul radar multi-misiune SESA (AMMR) dezvoltat de Rheinmetall Italia, cinci antene plate fiind integrate în jurul turelei pentru a oferi o acoperire completa la 360°. Procesul de calificare a acestui radar a fost demarat deja in Elvetia.

Una dintre cele 4 antene fixe AMMR

Pentru un mod de lucru fara emisii radar, Skyranger 30 este echipat cu sistem de detectie pasiv in infrarosu – Fast InfraRed Search and Track – optimizat si pentru tinte care apar si dispar la joasa inaltime dupa relief, de tipul elicopterelor.

Odata realizata detectia, urmeaza identificarea si urmarirea tintei, realizata cu ajutorul optronicii de urmarire a tintei de tip TREO, care include:

• o camera HD termica MWIR racita, cu zoom continuu (Field of View de la 1,3° la 23°),

• o camera TV Full-HD cu zoom variabil (Field of View variind de la 0,75° la 37°),

• doua telemetre laser, unul pentru tintele aeriene cu o raza de actiune de 6 km si altul optimizat pentru tintele terestre.

Rheinmetall mai au in portofoliu radarul in banda X (Oerlikon X-TAR3D) utilizat pentru configuratia RG3 a Oerlikon Revolver Gun dar si pentru modernizarile GDF-007/009, care ar putea fi integrat pe noul Skyranger, ca optiune pentru clientii care cer un sistem de urmarire activ.

X-TAR3D, inclusiv pe Humvee punct de comanda

 Tunul folosit este de fapt vechiul Oerlikon revolver KCA de 30×173 mm folosit la bordul avionului de lupta Saab J-37 Viggen, cu o masa de 130kg, o viteza la gura tevii de 1030m/s si o cadenta de tragere de 1350 lovituri / minut.

 Principala modernizare se refera la adaugarea a doua bobine la gura tevii, care permit masurarea vitezei si programarea focoaselor pentru explozie in aer (Oerlikon 35 are un sistem cu trei bobine), adaugarea de senzori pentru parametrii de functionare si a sistemului de dare a focului, precum si inlocuirea vechiului sistem pneumatic de armare cuo actionare electrica. Noul produs, numit KCE, este capabil sa traga 16 lovituri pe secunda, turela adapostind 250 de proiectile gata de tragere. Demonstratorul functional este finalizat si intrat deja in testare, calificarea desfasurandu-se pana la sfarsitul lui 2021.

Gura tevii tunului KCE cu cele 2 bobine

Distanta de tragere maxima eficace este de 2,5km pentru versiunea initiala a tunului, respectiv 3 km in noua versiune si cu noile munitii, comparativ cu cei 4,5km ai tunului calibrul 35 mm, efectele terminale pe tinta fiind similare.

Elevatia tunului in turela Skyranger 30 poate ajunge la 85°, permitand angajarea tintelor la apropierea de verticala sistemului.

Noul proiectil ABM se bazeaza pe munitia cal. 35 mm AHEAD, si inglobeaza aproximativ 160 de cilindri de tungsten cu o masa totala de aproximativ 200 de grame. Tintele de mai mici dimensiuni de tip UAV pot fi doborate cu pana la 3 lovituri de acest tip. Munitia ABM de calibrul 30 mm este aceeasi cu cea folosita pe Puma AIFV al Bundeswehr si a obtinut deja certificarea NATO.

Elementele constitutive ale Skyranger 30 – se observa lansatorul de rachete, tuburile de contramasuri ROSY si panourile a 2 antene fixe frontale si una laterala

Masa redusa a tunului si senzorilor lasa rezerva de masa si pentru integrarea unor rachete cu raza scurta si foarte scurta. Rheinmetall este in discutii pentru adaugarea unor rachete ghidate LASER, existand deja optiuni pentru rachete ghidate IR dar si pentru nou aparutul sistem de rachete SkyKnight a celor de laHalcon din Emiratele Arabe Unite, pentru integrarea in Skynex.

Cu astfel de rachete se poate extinde distanta de tragere la 8-9 km, iar raza minima de actiune de aproximativ 2 km este complementata de tun.

Skyranger 30 cu lansatorul sistemului de rachete

Supravietuirea sistemului este data in primul rand de profilul scazut al turelei, urmat de cele doua lansatoare de grenade obscurante multispectru Rheinmetall ROSY (Rapid Obscuring System).  O mitraliera de calibru mic poate fi montata in stanga tunului, jumelat, pentru autoaparare impotriva infanteriei.

Turela Skyranger 30 are o carcasa blindata centrala, de baza, pe care sunt montate distantat module de blindaj suplimentar. Protectia de bază este nivelul 2 STANAG 4569, cputand creste pana la nivelul 4 conform STANAG 4569, cu acumularea corespondenta de greutate.

Comandantul dispune in tavanul turelei de o trapa protejabila la nivel 4 STANAG, putand fi folosita si ca trapa de evacuare de urgenta.



  Skyranger 30 pe sasiu Boxer – modelizare

Se au in vedere si alte functionalitati, cum ar fi sisteme de bruiaj si razboi electronic, cu localizare emitatoare pasive, capabile sa detecteze si bruieze semnalele legaturilor de date utilizate de UAV-uri.

Sistemul Skyranger 30 se afla in prezent la nivelul de dezvoltare TRL 4-5, in aceasta vara avand loc primele teste de tragere pentru a atinge nivelul TRL6 pana la sfarsitul anului, cand toate sistemele au fost testate. Se pare ca un prim client ar fi interesat de varianta navala a sistemului tunului KCE.

Din acest punct, sistemul dezvoltat va ramane in asteptarea unui prim client de lansare.

In incheiere, se pare ca si chinezii au o abordare similara:



Nu de alta, dar poate ar trebui sa modernizam si noi autopropulsatele Gheparzii SPAAG daca tot modernizam Oerlikon GDF, si poate sa completam efectivul pentru a avea suficiente active pentru structurile noastre de forte. Cat despre Viforul in calibrul 30mm… pierdut in uitare.

Pana vom avea bani sa cumparam ceva nou si pe nisa asta, sa speram ca rezolvam partea de MANPAD-uri si de rachete VSHORAD/SHORAD.



Marius Zgureanu
