Pentru cine nu poate sau nu doreste sa cumpere Spike-NLOS, dar poate ar dori si alternativa unei capacitati proprii de productie: ALAS – initialele pentru „sistem avansat de atac usor”.

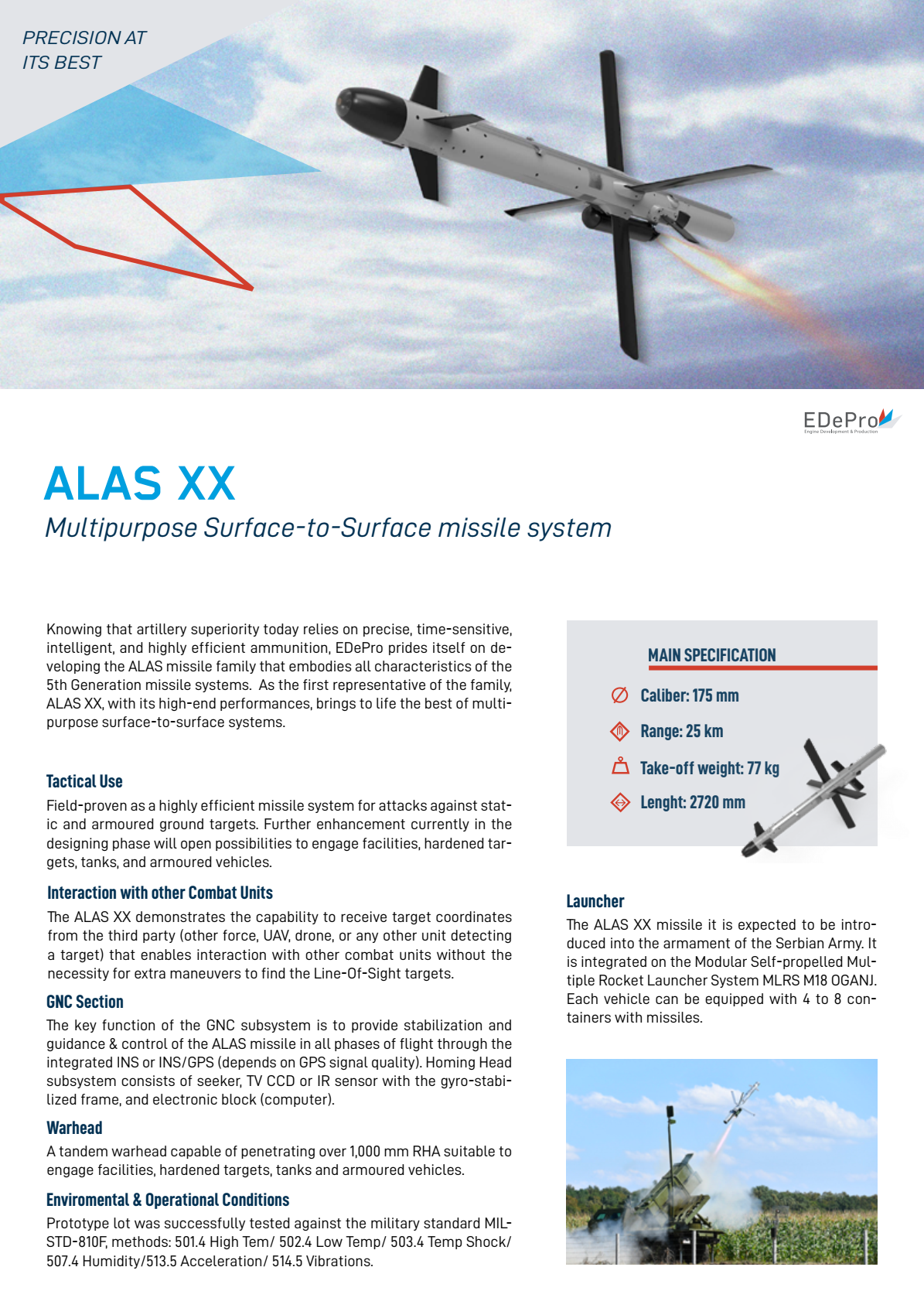

Un mic extras din pliantele publicitare ale sarbilor de la EDe PRo:
…

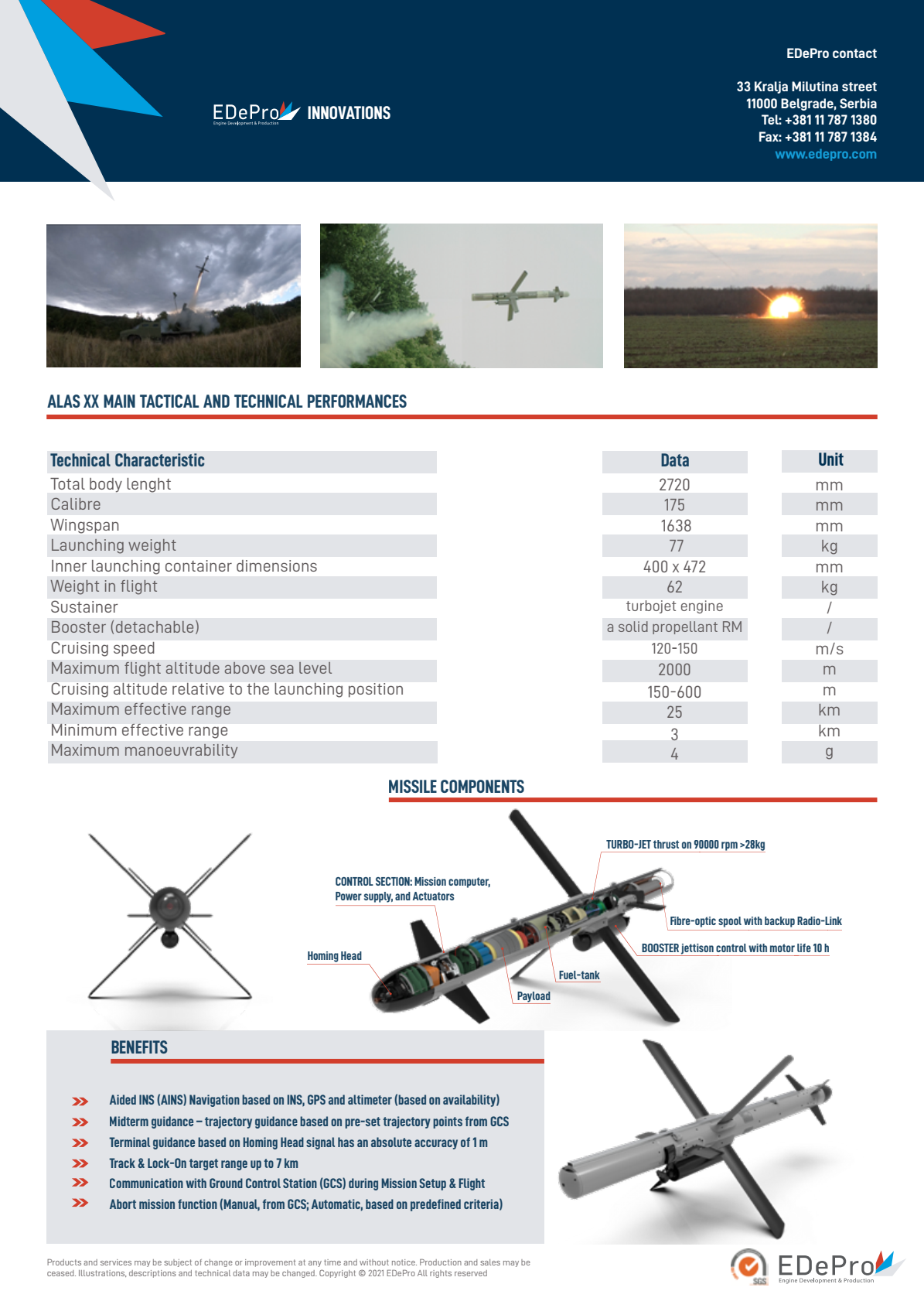

Toate datele tehnice sunt vizibile in imaginile de mai sus, referindu-se la versiunea ALAS-A calibrul 175mm (anvergura 1,638m cu aripioarele de mars intinse) si masa 73kg la lansare (59,3 kg in zbor), echipata cu:
– senzori ( precizia la distanta maxima de 25 km este de ±20 m ?!)
- ghidaj parcurs INS/GPS
- ghidaj terminal TV CCD sau IIR cu cadru stabilizat giroscop și bloc electronic de procesare si corelare a imaginii tintei
- sistem de urmarire automata cu algoritm de corelare
– booster de decolare (tractiune maxima 6kN) si motor de mars turbofan TMM-040/RC cu tractiune de 400N, consumul specific de combustibil de 1,40 kg/daN si cu durata de viața totala a motorului de 10 ore. Acestea permit o viteza de 180m/s (max. 740 km/h) a rachetei.
– cap de lupta cu focos de proximitate si inalt exploziv antitanc tandem si cu fragmentare suplimentara prin explozie. Capacitate de penetrare echivalenta 800 mm RHA (otel laminat omogen), iar masa capului este de 10,5 kg.
– sistemul de comunicatii cu racheta in zbor bazat pe fibra optica monomod (SMF) si legatura de date de 200Mb/s
Racheta poate fi folosita contra tancurilor, vehiculelor blindate, fortificațiilor, posturilor de comanda, elicopterelor la altitudini joase, navelor de coasta, instalațiilor industriale și podurilor. Tintele ar trebui sa aibe suprafete cu dimensiuni minime de 5/5m.

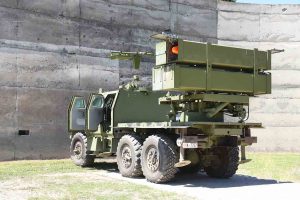

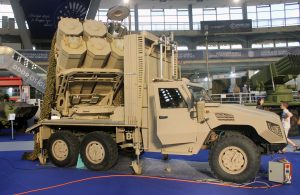

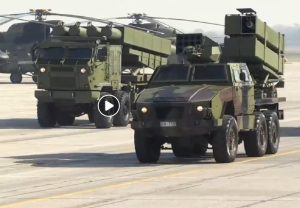

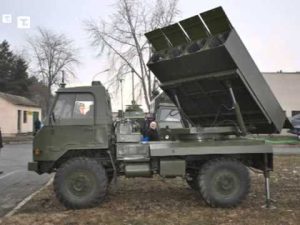

Poate fi integrata pe elicoptere, vehicule blindate, nave mici sau folosita de infanterie.
Mai exista sau sunt in dezvoltare variantele
- ALAS-B este o varianta in dezvoltare pentru lovituri terestre cu o raza de actiune extinsa la 60 km.
- ALAS-C (Coastal Defence) este o varianta anti-nava aflata in dezvoltare comuna Serbia si Emiratele Arabe Unite , cu o raza de actiune de 25 km ( si un obiectiv mai indepartat pentru 50 km, dezvoltare viitoare).

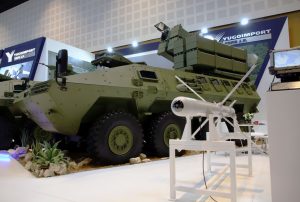

- RALAS (Rocketized Alas) are un motor de racheta cu propulsor solid care inlocuieste turboreactorul pentru o autonomie estimata la doar 9–10 km dar cu viteza mai mare. In stadiile incipiente de dezvoltare avea denumirea de LORANA (Long RAnge Non line of sight Attack system). RALAS va avea fie un focos tandem de 10,5 kg capabil sa strapunga peste 1.000 mm RHA, fie unul cu fragmentare prin explozie cu o raza letala de 25 de metri. Lungimea corpului rachetei a fost scurtata la doar 1,8 metri, fata de 2,7 metri la ALAS.

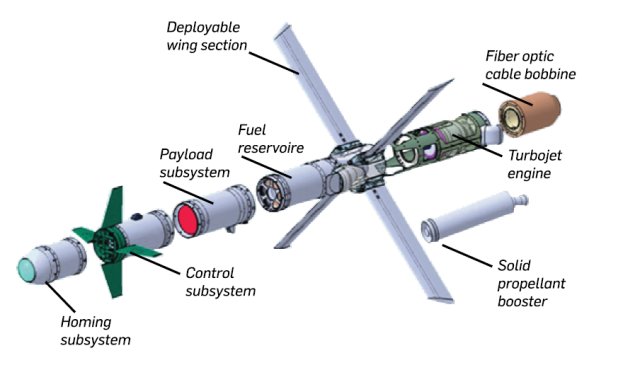

Componentele rachetei ALAS
Vom vedea daca se va ajunge in productie cu acesti derivati ai ALAS, pe motive atat de provocari tehnologice cat si de finantare.

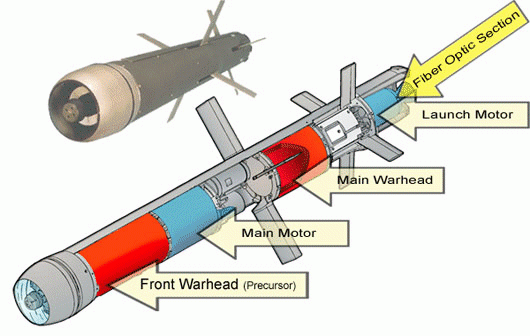

Pentru comparatie, un Spike ER II tras din elicopter cantareste doar 34 de kg si poate atinge tinte pana la 16 kilometri distanta in timp ce un Spike NLOS cantarind 75 de kg poate lovi tinte pana la 32 de kilometri in versiunea Tamuz5 (Mk5). Diametrul rachetei in tub este de 170mm iar lungimea de 1,67 metri. Distanta mai mare e compensata de capul mai mic decat ALAS, de doar 3kg, putand insa strapunge doar 700mm echivalent RHA. Ca fapt divers, in SUA Spike NLOS este propus de Lockheed-Martin:
Si inca un lucru diferit intre cele 2, bobina de fibra optica a Spike ER/NLOS functioneaza doar pana la 8km dupa care se trece pe legatura radio, in timp ce la ALAS se pare ca e suficienta pentru 25 de km.
Marius Zgureanu
Surse:
https://yugoimport.com/en/proizvodi/alas-advanced-light-attack-system
https://en.wikipedia.org/wiki/ALAS_(missile)
https://www.rafael.co.il/worlds/air-and-space/advanced-systems-for-attack-helicopters/
.
.
