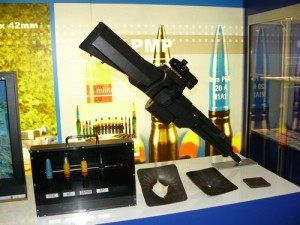

Cei de la Pretoria Metal Pressings (PMP), parte a grupului Denel, au primit prima comanda de export pentru lansatorul de grenade semiautomat portabil cal. 20mm, denumit PAW-20 Inkunzi (« taur » in limba Zulu). Arma, din aceeasi categorie cu mai complexul XM25 CDTE americano-german, a fost conceputa de cei de la Neopup Gemaco Elbree, drepturile intelectuale si de productie fiind cumparate apoi de PMP, iar prototipul a fost dezvaluit prima oara la expozitia de armament sudafricana din 2006.

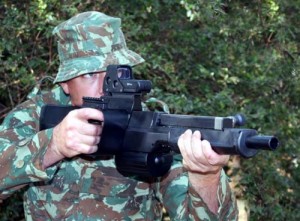

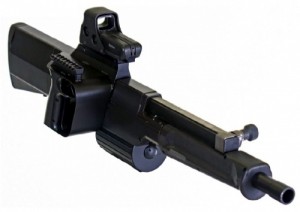

Conceptul PAW-20 mizeaza pe simplitate, arma fiind lipsita de sisteme complexe, computerizate, de vizare sau detonare programabila a munitiei, fiind usor de folosit si intretinut. PAW-20 functioneaza pe principiul de utilizare a energiei de recul la inchizator, putand fi alimentata cu o magazie standard de 4 cartuse sau un tambur SMG de 6 proiectile 20 mm x 42B (derivata din 20 mm x 82), cu viteza redusa la 310m/s.
Fata de aruncatoarele de grenade cal. 40 mm x 46SR si 40 mm x 51SR, care au viteza de doar 78m/s respectiv 120m/s, traiectoria proiectilului de 20mm este mai putin curba, fiind mai usor de tintit. Masa proiectilului cal. 20 mm x 82 este de 170g fata de 230-270g în cazul 40 mm x 46SR. Exista in acest moment patru tipuri de munitie: antrenament, anti-blindaj (APC), inalt-exploziv-incendiar (HEI) si SAPHEI. Versiunile ulterioare de munitie vor dispune si de focos cu actiune directa si siguranta la parasirea tevii si distanta maxima, in timp ce cartusul in sine va contine Hexal P30 pentru efect cumulat exploziv-incendiar.
Munitia-grenada cal. 20mm are o distanta efectiva de tragere de 300-400m si maxima de 1km, fiind conceputa in principal pentru efect anti-personal aflat sub protectie de blindaj usor sau dupa ziduri subtiri, dar arma poate utiliza si munitie neletala special conceputa pentru acest calibru.
O particularitate este ejectorul de tuburi al armei aflat pe lateral, pe partea dreapta a armei, in fata prizei mainii drepte pe tragaci, in pozitie specifica de tragere pentru dreptaci. Pozitia ejectorului a fost criticata ca fiind neadecvata in cazul tragerii cu mana stanga insa criticile au fost infirmate de catre proba practica, tuburile trase nefiind aruncate mai aproape de fata tragatorului decat in cazul unei arme de asalt clasice. Datorita pozitiei manerului-pistol pe lateralul armei, aceasta poate fi sprijinita si operata si pe umarul stang chiar si de catre un dreptaci fara a fi nevoie de schimbarea prizei mainilor pe arma. Situatia este intalnita atunci cand tragatorul trebuie sa traga din pozitie acoperita sau de dupa obstacol fara a avea timp sa repozitioneze mainile pe arma. Manerul de pistol pentru dreptaci usor mutat spre dreapta, impreuna cu tragaciul, permite reculul natural al armei in umarul tragatorului, socul reculului fiind mai usor de absorbit decat in cazul altor arme din aceeasi categorie.

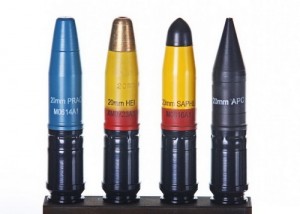

Munitia 20×42 mm
Masa totala a PAW-20 este de 6,8kg iar lungimea de 845mm este reductibila cu 60mm prin intermediul unui mecanism hidropneumatic de pliere/culisare si amortizare de recul, ca si la arma antimaterial NTW-20 (sau la Ghepard Lynx). Arma este dotata si cu sina Picatiny pe care este montata in pachetul de baza un vizor cu punct rosu (red dot sight).
Contractul a fost semnat cu cateva luni in urma, in curand fiind gata de livrare primul lot de astfel de arme specializate, PMP PAW-20 Inkunzi. Producatorii sunt deschisi la colaborarea cu viitorii utilizatori, colaborare care poate include transferul productiei in tarile respective.
Cei de la PMP recunosc ca aceasta este o arma de nisa iar pentru a putea fi introdusa in numar mai mare in cadrul diverselor forte armate este nevoie in primul rand de o regandire a doctrinei militare. Polonezii lucreaza si ei incepand cu 2008 la un proiect asemanator de lansator usor de grenade programabile cal. 30mm, insa pana in acest moment nu au primit suficienta finantare pentru a avansa semnificativ pe acest proiect datorita interesului scazut al armatei, care are alte prioritati imediate de inzestrare.
Video PMP PAW-20 Inkunzi:
https://www.youtube.com/watch?v=pyKcZYsJKcw

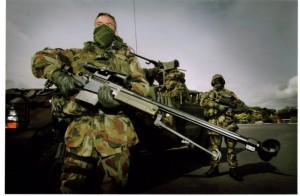

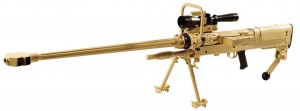

Ramanand tot in registrul de produse al celor de la Denel, o alta arma de nisa este cea antimaterial NTW-20 Ingwe, care este construita astfel incat cu mici modificari sa poata folosi cartusele sud-african MG151 20×83.5 mm si rusesc API-T 14.5×114 mm, dar poate fi configurata la cerere, pentru antrenament, si in cal. 12,7mm.
Arma antimaterial cal. 20/14,5 mm, dincolo de efectul cinetic al munitiei clasice penetrante, este in prezent cel mai mic calibru care poate folosi munitii speciale explozibile (HE) din categoria Explosive Ordnance Disposal (EOD), pentru care efectul pe tinta nu necesita o precizie atat de mare in tintire, nefiind dependent de punctul de impact si nereducandu-se doar la diametrul proiectilului. Se considera ca este singura arma din clasa ei care este capabila sa foloseasca mai multe calibre de munitie.

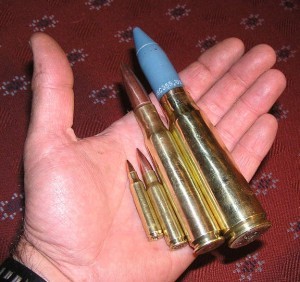

Munitii cal. 14,5mm si 20mm (in partea dreapta)
Precizia tragerii pe tinta la distante mari poate fi compensata fara utilizarea unor mecanisme computerizate prin prezenta unei lunete puternice capabile sa observe efectul pe tinta si existenta unui incarcator cu mai multe lovituri (3 in varianta standard), expediabile rapid, in succesiune.
Lista armelor din aceasta categoria este destul de restransa, daca scoatem din ecuatie stramosul ultimei conflagratii mondiale Lahti L-39 cal. 20mm: RT20 croat, APH RK20 finlandez si NTW-20/14.5 sud-african, recent adaugandu-se si iranienii in acest club select, cu al lor Arash. NTW-20 este laudata ca avand un recul “gestionabil” la cal. 20mm, astfel ca tintele pot fi angajate cu succes la distante de peste 2 km, iar efectul pe tinta este greu de ratat.
Proiectilul cal. 20×83.5 MG151 este acelasi cu cel destinat tunului Vektor 20-mm GA1, fabricat tot de cei de la Pretoria Metal Pressings (PMP), furnizand infanteriei o arma portabila cu un efect similar respectivului tun. Tipurile de munitie folosite la acest calibru sunt HEI, HEI-T, SAPHEI and antrenament, viteza la gura tevii fiind de 720m/s iar distanta de tragere operationala de 1,5 km. La tragerea cu cal. rusesc 14.5×114 API si API-T, viteza la gura tevii atinge 1080m/s si o distanta maxima de 2,3 km.

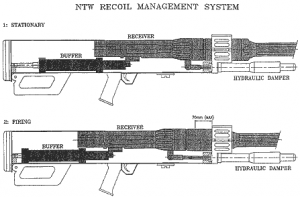

Sistemul de gestiune a reculului
Trecerea intre calibrele 20mm si 14,5mm se poate face in teren si dureaza doar 60 de secunde, teava, percutorul, magazia si luneta fiind interschimbabile.Sistemul este furnizat cu 2 rucsaci, fiecare cantarind 15kg complet echipat, si continand, unul cele necesare fixarii armei iar celalalt munitia, componente si teava. Masa armei este de 26kg putand urca la 29kg in cazul configuratiei 14,5mm.
Inovatia sistemului consta in absorbtia reculului tevii intr-un lacas special conceput, care cantareste 65% din intreaga arma, impartit in 3 componente : amortizor hidraulic cu dubla actiune cu camera si valva de expansiune (operabila standard la – 10° to + 60° Celsius sau customizat la – 25° to + 35° Celsius), buffer cu arc si dubla actiune aflat in partea inferioara a sasiului, si o frana de gura eficienta cu 2 etaje, conceputa pentru minimizarea acusticii si a prafului starnit de unda de soc.

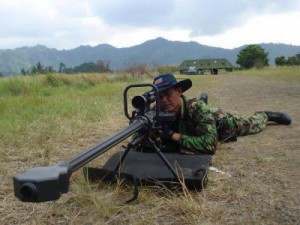

NTW-20 in mana unui specialist…
Versiunea 20mm – cartus 20×83.5 mm MG151.
Operation: manual bolt action.
Feed: 3-round box-type, detachable magazine.
Weight, empty, kg: 26.
Overall length, mm: 1,795
Rifling: 1 full turn in 560 mm.
Length of barrel, mm: 1,000
Muzzle velocity, m/sec: 720
Muzzle energy, J: 28,500
Effective range, m: > 1,500
Versiunea 14.5mm cartus 14.5×114 mm rusesc.
Operation: manual bolt action.
Feed: 3-round box-type, detachable magazine.
Weight, empty, kg: 29.
Overall length, mm: 2,015
Rifling: 1 full turn in 406 mm.
Length of barrel, mm: 1,220
Muzzle velocity, m/sec: 1,080
Muzzle energy, J: 30,675
Effective range, m: > 2,300
Video Denel NTW 20mm/14,5mm:
https://www.youtube.com/watch?v=fPEFIaT2KXk
Pretoria Metal Pressings (PMP) Corporate Video:
https://www.youtube.com/watch?v=RXBoSxO_baM
Marius Zgureanu
Surse:
https://en.wikipedia.org/wiki/Neopup_PAW-20
http://www.altair.com.pl/news/view?news_id=17786
http://soldiersystems.net/2015/09/18/dsei-inkunzi-paw/
http://www.army-guide.com/eng/firm3091.html
http://209.157.64.201/focus/news/1273806/posts
http://www.firearmsworld.net/safrica/ntw20/
http://weapons3.com/2011/03/denel-ntw-20-20-mm-anti-materiel-sniper-rifle/
http://world.guns.ru/sniper/large-caliber-sniper-rifles/safr/mechem-ntw-20-e.html
http://www.quarryhs.co.uk/an_introduction_to_collecting_20.htm
