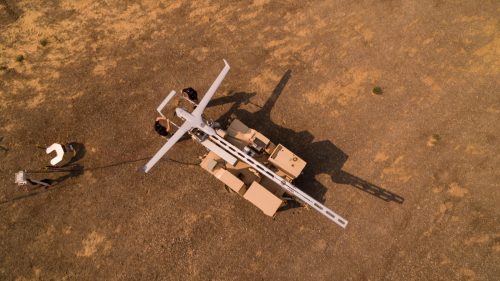

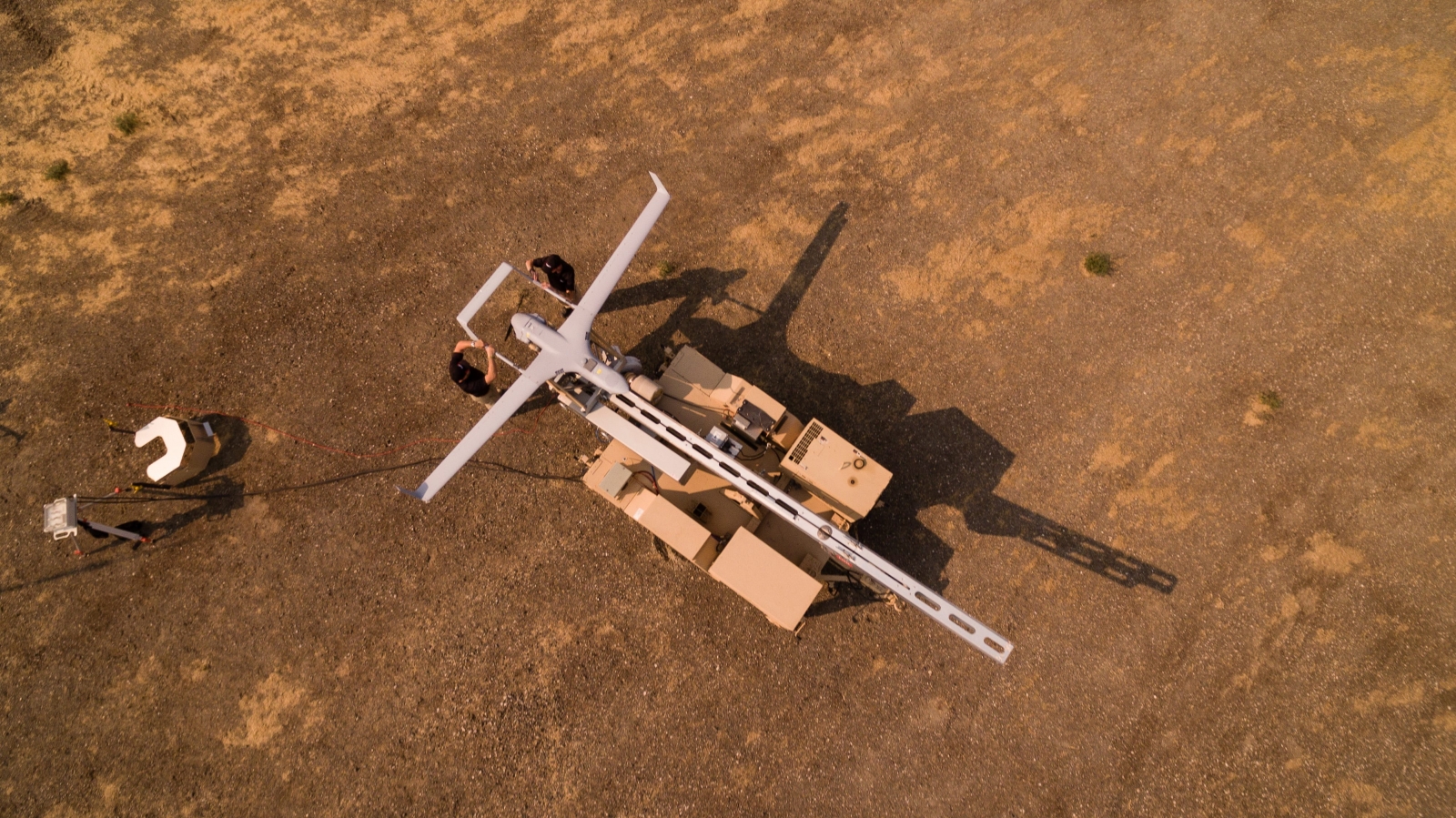

Integrator pe catapulta (sursa Insitu Pacific)
Apropos de unii care au avut in dotare tot RQ-7 Shadow…

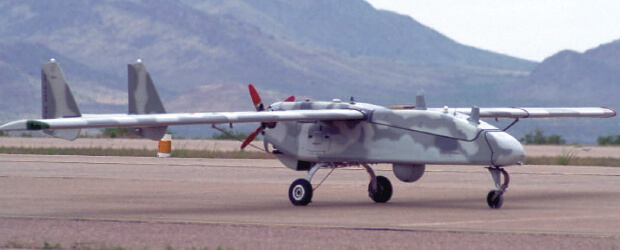

Bine, RQ-7 Shadow 600 sunt putin in alta categorie (clasa 2), cantarind peste dublu (170kg, iar la Shadow M2 330kg)… acestea fiind compatibile cu mai modernele Shadow M2/ NightWarden si putand fi modernizate si ele la un standard asemanator .
RQ-7 Shadow
In cadrul programului Land 129 Faza 3 al ministerului australian al apararii a fost selectata compania Insitu Pacific /Boeing ca furnizor de 24 de UAV tactice Integrator. Productia majoritatii componentelor si asamblarea acestora va incepe anul acesta in Australia iar livrarile sunt programate pentru 2023-2024.
Contractul valoreaza 307 milioane dolari australieni (228 milioane USD, deci 9,5 mil.$/sistem) si acopera furnizarea sistemelor, incluzand echipamente la sol si asistenta tehnica pentru faza initiala de operare. Prin productia locala in Australia la uzina Insitu Pacific din Brisbane, se vor crea si mentine 130 de locuri de munca. Guvernul australian va investi si el 56 milioane dolari australieni (41 mil. USD) in uzina Gallipoli Barracks din Enoggera pentru a sprijini productia locala de componente.
Integrator este un derivat din Blackjack RQ-21A adaptat pentru multi-domeniu, acesta din urma fiind o varianta extinsa a ScanEagle, cu care este compatibil la catapulta de lansare si sistemul de recuperare.RQ21 era cotat la pana in 6 mil.$/sistem.
Masa proprie a Integrator este de 36,3 kg (greutate maxima la decolare de 74,8 kg) iar masa utila este 18 kg. Motorul cu ardere interna, asigura o durată de zbor peste 24 de ore, un plafon maxim de operare de 5944 m și o viteză maximala de 166,7 km/h. Integratorul poate fi echipat cu senzori optoelectronici (CM234 Spitfire camera gimbal), camera MWIR, iluminator cu infrarosu, telemetru laser si iluminator laser (mai multe despre Integrator, in articolul de aici).
In 2020 ministerul australian al Apararii lansase o procedura de licitatie in cadrul programului LAND 129 Faza 3, avand ca obiectiv gasirea unui succesor al sistemului de recunoastere fara pilot RQ-7B Shadow 200 in inventarul armatei australiene.
Fortele Australiene au inca in uz 15 sisteme RQ-7B, din 18 achizitionate initial.
Reamintim ca dronele respective – de clasa 1 (Clasa I intre 2 si 149 kg, clasa a II-a intre 150 si 600kg) – au masa mica, tocmai ca sa fie usor si ieftin de exploatat si sa fie greu detectabile de sistemele AA, misiunea lor principala fiind cea de recunoastere, nu de atac.
Integrator ER este echipat cu SATCOM BLOS, care extinde maximul distanței de zbor pentru legatura de date de la standardul de 50-70 mile nautice (93-130km) la distante BLOS (Beyond Line Of Sight) de 200-300 mile nautice (pana la 550km).

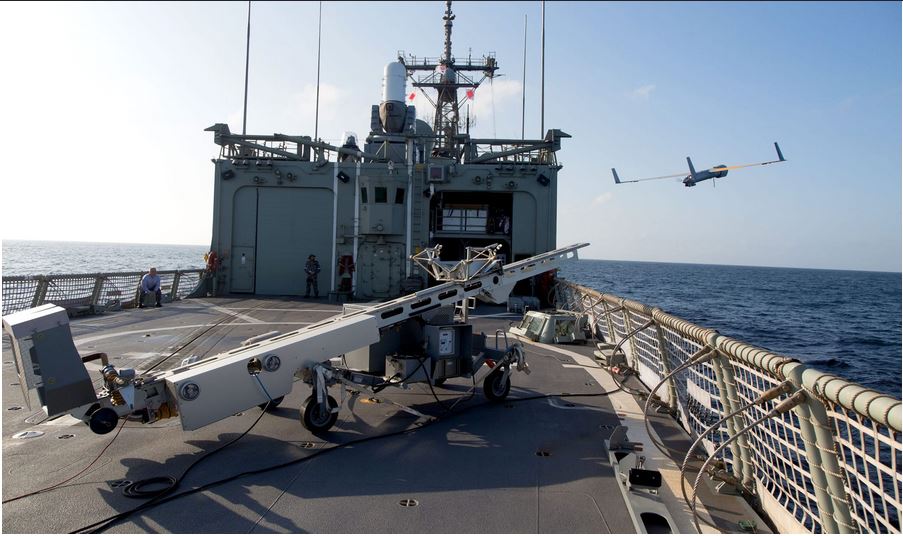

Un alt mare plus este faptul ca pot fi lansate de pe o catapulta si recuperate cu ajutorul unui sistem prastie, neavand nevoie de nici o pista pentru operare. Pot fi transportate cu ajutorul unui minicontainer auto, la care se adauga containerul statiei de baza.
Marius Zgureanu
Surse:
Australiandefence.com.au/news/insitu-pacific-wins-contract-for-land-129-phase-3
Monch.com/Insitu-Pacific-Integrator-uas-for-australian-army/
Altair.com.pl/news/view?news_id=36418
Altair.com.pl/news/view?news_id=30180
