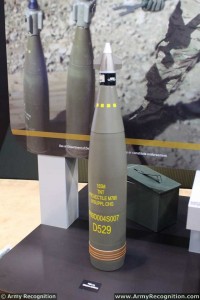

Proiectil 155mm cu Precision Guidance Kit (PGK) la AUSA 2014
Firma ATK a prezentat la conferinta Asociatiei Armatei SUA (AUSA) 2014 din Washington DC un kit de ghidare precisa prin GPS XM1156 (Precision Guidance Kit) a munitiei standard de artilerie cal. 155mm (XM1156 pentru proiectilele M549A1 si M795) si mortier cal. 120mm (XM395). Kitul fixat in focos, ofera si capabilitati de detonare la punct sau explozie la inaltime. Sistemul a fost dezvoltat pe acelasi principiu cu Joint Direct Attack Munition (JDAM), constand in atasarea unui kit de ghidaj in coada unei bombe clasice, cu cadere libera, transformand-o in bomba pentru atac de precizie.
Ghidajul loviturii este continuu pana la impactul cu tinta iar precizia la eroare circulara (CEP) este sub 50 de metri, in timp ce la munitia neghidata clasica este in medie de 183 pana la 267 de metri, in functie de tipul de munitie si distanta de tragere. La testele initiale de acceptanta desfasurate in 2012, precizia atinsa a fost de 32m CEP, in timp ce la testarea variantei de productie de serie din West Virginia, cu un numar de 28 de lovituri trase, s-a atins un CEP de doar 12 metri!
Pentru lovitura de 155mm, sistemul de ghidaj XM1156 a fost calificat pe urmatoarele sisteme: M777A2 obuzier ultrausor tractat, autopropulsatele M109A6 Paladin si M109A7 Paladin Integrated Management

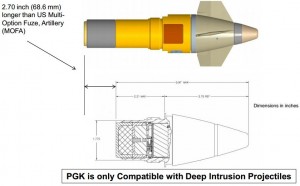

Sistemul de ghidaj XM1156 este fixat prin insurubare in capul proiectilului clasic, in focos, si are inclus un alternator care se foloseste de miscarea de rotatie a proiectilului in zbor pentru alimentarea cu energie electrica.
Manevrarea catre tinta se face cu ajutorul unor mini-aripioare de ghidaj comandate electric in functie de indicatiile primite prin GPS care sunt comparate cu traiectoria de zbor si estimarea punctului de lovire. Exista si un mecanism de siguranta, de impiedicare a detonarii focosului, daca proiectilul nu se apropie la mai putin de 150m de tinta. Sistemul decide la 5 secunde de la lansare daca se asteapta sa loveasca suficient de aproape de tinta pentru a detona, acest mecanism crescand nivelul de siguranta al trupelor care au cerut sprijin de artilerie la mica distanta de propriile pozitii.
Bugete alocate PGK
Kit-ul se dovedeste o alternativa si o concurenta la sistemul Raytheon XM982 Excalibur Precision Guided Extended Range Artillery Projectile :
https://www.youtube.com/watch?v=9FUZhWwcucY
Video cu teste de calificare Excalibur (84 de lovituri trase):
https://www.youtube.com/watch?v=VNCUeItvovs
Pretul unei lovituri Excalibur 155mm este estimat la putin sub 70.000$ (o achizitie din 2014 de 403 lovituri totalizand 28,7 mil.$), in timp ce kit-ul PGK costa actualmente 13.000$/bucata, tinta pentru anul fiscal 2015, cand productia este planificata sa creasca, fiind de 10.500$ (sursa). Acest ultim pret este dat de o posibila comanda planificata din partea US Marines si US Army de 20.864 kit-uri pentru anul fiscal 2015, asta dupa ce la inceput de 2014 au fost comandate de urgenta aproape 1300 de bucati pentru uz in teatre de operatiuni, cu un ritm complet de productie atins in toamna lui 2014.
Australia a plasat si ea o comanda pentru 4002 kit-uri de ghidaj ATK XM1156, la un pret de 54 mil.$ (cu antrenament si echipament asociat incluse), adica la un cost de 13500$/bucata.
Prezentare video a modului de functionare al PGK ATK :
https://www.youtube.com/watch?v=Ebzh12PR0-U
Video – capabilitati PGK ATK :
https://www.youtube.com/watch?v=kg_uQE1xnQE

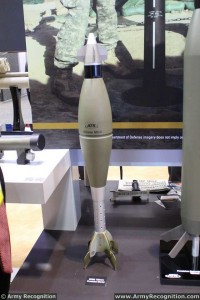

Kit-ul pentru lovitura cal.120mm de mortier, XM395, este derivat din cel pentru artileria cal.155mm, inlocuind focosul clasic cu sistem de ghidaj GPS si focos aferent. Kitul este compatibil cu toate mortierele cu teava lisa cal. 120mm si se poate aplica munitiilor existente de tip M933/934. Astfel mortierul este transformat dintr-o arma de supresie a fortei inamice intr-una de raspuns cu lovituri de precizie intr-un mediu dens de lupta, cu forte amice si inamice aflate la mica distanta una de cealalta.
Precision Guidance Kit (PGK) pe munitie de mortier cal. 120mm
Filmare teste (2010) – lovitura de mortier accelerata dirijata ATK:
https://www.youtube.com/watch?v=KIh58kspI-A
Gama de produse ale companiei ATK Armament Systems:
https://www.youtube.com/watch?v=latJUj4af4U
Dar chiar si semnalul GPS poate fi bruiat in anumite conditii, alternativele fiind ghidajul infrarosu (pasiv) sau laser-semiactiv, insa in exemplele urmatoare vorbim de munitie noua, si nu kit-uri de retrofit.
In categoria proiectilelor ghidate laser intalnim M712 Copperhead cal.155mm, ceva mai grea decat standardul, la 62kg si o raza de actiune de 16km precum si o varianta a proiectilului de mortier XM395, cu un cap de cautare Distributed Aperture Semi-Active Laser Seeker (DASALS) cu tehnologie similara cu a rachetei BAE Systems APKWS II, ceea ce ma duce cu gandul si la sistemul semiactiv laser al STAR-80L.
Smart155
Un nou concurent in aceeasi categorie este proiectilul german Smart155, dezvoltat in parteneriat Rheinmetall si Diehl BGT Defence, intrat in uz in 2000 pentru Bundeswehr, ghidat atat cu radar milimetric cat si senzor infra-rosu si cantarind doar 47 kg.
In categoria ghidajului infra-rosu, cel mai cunoscut este cel de mortier cal.120mm Stryx, si care stie sa deosebeasca vehiculele de alte surese de caldura, dubland in acelasi timp si raza loviturii, de la 4,5km la munitia standard spre 7,5km cu motor racheta.
Dezvoltari ulterioare pentru cresterea razei si preciziei mortierelor sunt:
- lovitura XM984, Extended Range Mortar Cartridge (ERMC) a celor de la Talley Defense Systems SUA, cu cap cu motor racheta care extinde raza de actiune la 12km si contine 54 de submunitii M80;
- lovitura M395 fara motor racheta, Precision Guided Mortar Munition (PGMM) in dezvoltare in parteneriat Lockheed Martin si Diehl Germania, dar si la ATK, avand raza de actiune de 15km data de caracteristicile aerodinamice si capacitatea de planare, fiind ghidata fie de cap semiactiv laser, fie de o combinatie infrarosu – GPS in versiunea cu raza maxima de actiune.
Deci exista si solutii simple si destul de ieftine, accesibile chiar si in loturi mici (deja clasice pentru noi, as spune), pentru armata noastra, asa amarata cum este.
Marius Zgureanu
