Un startup „Highland Systems” din Emiratele Arabe Unite a dezvoltat un concept futurist de minisubmarin, denumit Kronos.
Ca sursa de inspiratie, designul are la baza forma pisicii de mare și structurile aeronavelor. Kronos fiind conceput din materiale compozite atat pentru utilizare militara cat si comerciala.

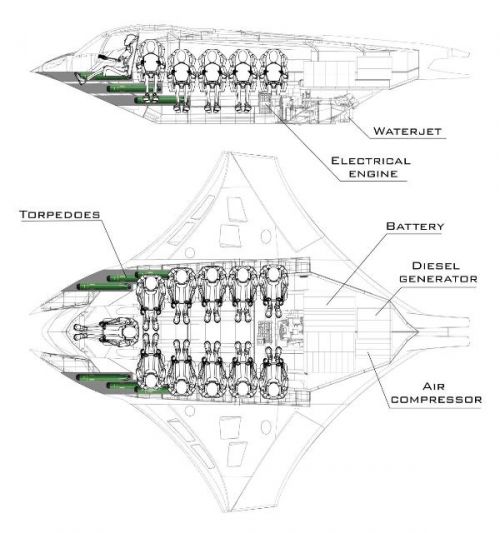

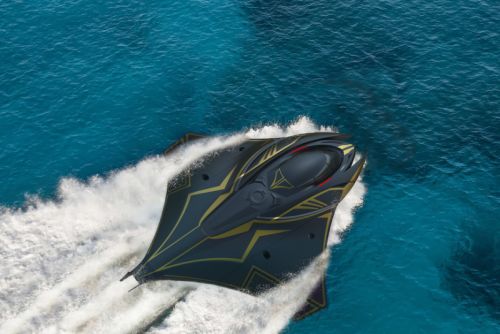

Cam asa arata „chestia”:
Kronos e proiectat pentru o viteza maxima de 80 km/h pe apa și 50 km/h sub apa, fiind propulsat in mod hibrid de motoare electrice cu o putere de 1200 CP/2400Nm, alimentate de baterii incarcate de generatoare diesel. In acest mod de functionare mixt, autonomia totala este de 54 de ore, bateria incarcandu-se complet in o ora si jumatate (acelasi timp pentru reaprovizionarea navei la suprafata). In mod generator, autonomia este de 18 ore iar pe baterii de 36 de ore.
Masa proprie este de aproximativ 10tone gol, la care se adauga o sarcina utila de 3 tone. Dimensiunile sunt: latime de 7,432 metri, lungimea de 9,025 metri iar inaltimea este de 2,089 metri,
Adancimea maxima de scufundare a vehiculului este de aproximativ 100 m, fiind vehiculate informatii si despre posibilitatea de a atinge in anumite variante pana la 180-200 m, adancimea critica specificata fiind de 250 m.
Structura carenei a fost studiata pentru a reduce semnificativ consumul de combustibil si a creste viteza maxima si stabilitatea navei.
Armamentul este compus din 6 lansatoare de minitorpile, cum este cazul modelului Black Scorpion de la Leonardo. La bord mai pot fi gazduiti pana la 10 pasageri sau militari din fortele speciale, totalul locurilor fiind de 11.
Transportul navei pe sosea necesita doar o camioneta cu remorca, nava cu aripile rabatate in sus avand gabaritul unei barci de agrement cu motor.
In fine, sa vedem daca apar si comenzile…
Marius Zgureanu
Surse:
Kronos : le sous-marin en forme de raie manta construit par les Émirats et équipé de mini-torpilles
https://www-altair-com-pl/news/view?news_id=37716
Highland Systems develops futuristic submarine (defence-blog.com)
