ORGILE LUI STALIN 12

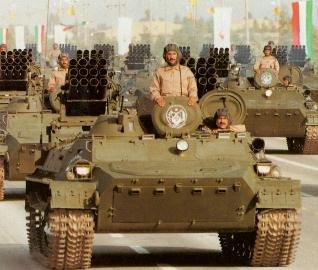

SAKR-36&MT-LB -IRAK

Egiptenii au fost, sunt inca, unii dintre cei mai mari utilizatori de BM-21 Grad. Nu este foarte clar cate masini de lupta mai au astazi in uz dar se stie c-au importat din URSS 200/215 masini de lupta (pe langa toate acestea, egiptenii mai au in dotare BM-11/30 de tuburi de lansare -2 randuri a cate 15 tuburi/122 mm de productie nord-coreeana -96 de exemplare). Egiptul a produs local o gramada de MLRS, copii dupa sovietic sau copii dupa copia nord-coreeana, botezate SAKR-36/40/122 mm (deriva din SAKR-30 -40 de tuburi de lansare, 4 randuri a cate 10 tuburi.

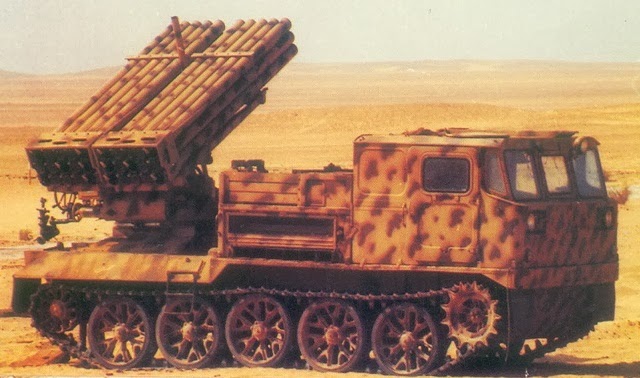

SAKR-30&ATS-59G -EGIPT

Raza maxima este cuprinsa intre 20-36 km), SAKR-30/RC-21/122 mm (100 unitati astazi? 134 unitati in 2002. acestea sunt copii sub licenta BM-21 Grad, licenta fiind obtinuta in 1978. Primele teste cu copia egipteana a BM-21 Grad s-au facut in perioada 1981-1983, 40 de tuburi de lansare, 4 randuri a cate 10 tuburi. Raza maxima este cuprinsa intre 20-36 km), SAKR-40/122 mm (136 exemplare in 2002), SAKR-18/RL-21/122 mm (50/60/70 unitati? Are 30 de tuburi de lansare, 3 randuri a cate 10 tuburi. Egiptenii au si instalatii APR-21, 30 de tuburi/21 rachete, 3 randuri a cate 7 tuburi, de provenienta Romania, pe platforma SR-114 Bucegi/4×4 –se pare ca sunt inca in uz sub numele de SAKR-21/RL-21. L-au fabricat, conform surselor occidentale, sub licenta –cel mai probabil au facut asamblare pe plan local. In 2002, conform CIA, aveau 101 exemplare in dotare!!!??? 101 maaiii!!???Greu de crezut!), SAKR-10/122 mm (50 unitati? Sunt dispuse pe jeep-uri sau pe trepied. Au 4 tuburi de lansare dispuse cate doua, raza maxima de actiune fiind de 10-10,80 km), SAKR-8/122 mm (48/50 unitati? 2-3 tuburi de lansare dispuse pe trepied sau jeep-uri), SAKR-4/PRL-111/122 mm (120 exemplare? Sunt dispuse pe trepied sau pe jeep-uri, un singur tub de lansare). Din cate se cunoaste, armata egipteana are in rezerva strategica si vechile instalatii BM-24/probabil 48-50 de exemplare, BM-14, BM-16 si RM-51/probabil ca sunt 50 de exemplare. Cert e faptul ca rachete calibrul 122 mm utilizate de instalatiile SAKR, produse si modernizate la Fabrica Sakr din Cairo, subsidiara a Egyptian Arab Organization for Industrialization/AOI, au aparut in Siria incepand cu anul 2013.

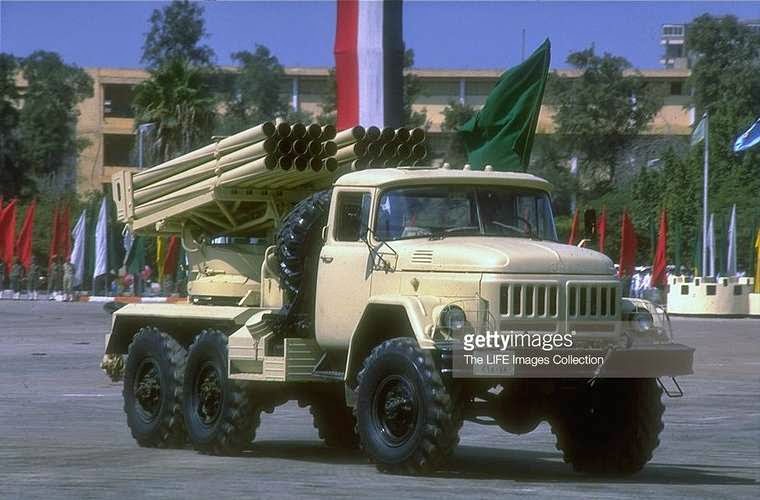

SAKR-30&ZIL-131 -EGIPT, 1989

Se stie ca egiptenii produc astfel de rachete cu ogive diverse dupa model sovietic, chinezesc si nord-coreean, HE, HE-Frag, submunitii, raza de actiune fiind de 17, 20, 21, 31,40, 45 km. Se stie ca rachetele SAKR-18/45 contin cate 72 de submunitii, iar rachetele SAKR-36 contin 98 de submunitii. Foarte probabil, numarul reprezinta de fapt raza maxima de actiune a rachetei. Spre exemplu, SAKR-36=36 km raza maxima de actiune. In privinta submunitiilor, acestea sunt de provenienta URSS si China. Totusi, egiptenii si-au incarcat rachetele si cu copii ale submunitiilor americane M77, egiptenii numindu-le SAKR 45A/B –nu este clara sursa de provenienta a acestor submunitii, insa experti americani dau drept „vinovat” China.

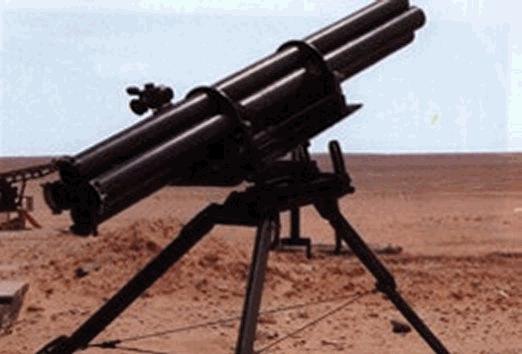

SAKR-36

  Despre Fabrica Sakr din Cairo se stiu relativ putine lucruri. Mai este cunoscuta drept Fabrica 333 si a aparut in 1953. A fost, este inca, destinata dezvoltarii programului local de rachete balistice si MLRS (egiptenii au chiar si un poligon extrem de bine pazit destinat testarii rachetelor balistice situat la Jabal Hamzah, 62 km nord-vest de Cairo. Se stie ca in iunie 1990 au incheiat un acord de cooperare militara bilaterala cu China. Cu suport chinez au modernizat fabrica Sakr si au dobandit tehnologie de ghidare a rachetelor. Coopereaza strans si cu nord-coreenii. Cu ajutorul astora si-au modernizat rachetele Scud-B/C. Se stie ca nord-coreenii i-au ajutat la modernizarea Scud-C sub numele de Proiect T –raza de actiune crescuta la 450 km si ogiva de 985 kg. Au de la nord-coreenii rachete Hwasong-6-500 km/7-1500 km MRBM, derivate din Scud. Au o cooperare cu SNPE/Franta inca din 1988, racheta operativ-tactica Sakr-80/80 km/ogiva de 200 kg, o modernizare locala a sovieticei Frog-7).

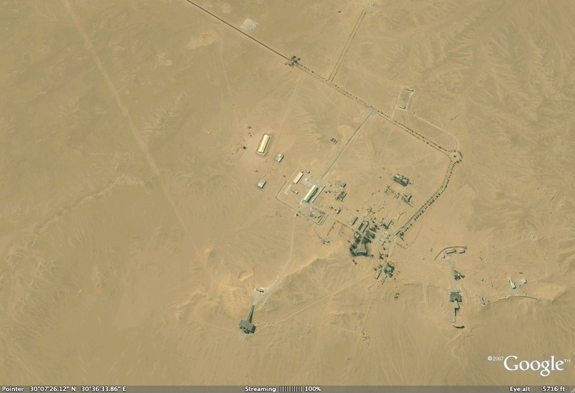

POLIGON JABAL HAMZAH -EGIPT

Este in prezent, conform serviciilor de informatii israeliene, singura facilitate de productie a rachetelor balistice din Egipt. Desi exista in Egipt si alte companii care se ocupa cu producerea sub licenta sau achizitia pieselor si motoarelor pentru rachete, aici se face asamblarea finala. In prezent, egiptenii produc aici rachete sol-aer FIM-43 Redeye/MANPADS/SUA, aer-aer Matra Magic/Franta si rachete antitanc Milan II -Franta, Swingfire –Marea Britanie, BGM-71D Tow II-SUA, AT-3 Sagger-Rusia, HJ-8/73 -China (asta fiindca…pot. Noi nu mai putem nimic. Cu „multumiri” jigodiilor care ne-au condus din 1989 incoace!). Tot aici, Egiptul a modernizat local cu sprijin chinez rachetele sol-aer de provenienta sovietica, cu certitudine SA-2/6.

  Totusi, egiptenii au o larga cooperare in producerea si modernizarea pe plan local a rachetelor calibrul 122 mm, iata ce se cunoaste cu certitudine in aceasta privinta: Abu Zaabal Company for Specialty Chemicals, El Maasara Company for Engineering Industries si Helwan Machine Tool Company sunt contractori majori. Componente principale ale rachetelor SAKR/122 mm sunt importate, probabil unele fiind chiar produse sub licenta la companiiile mentionate anterior. Sursa lor de provenienta sunt companiile occidentale Bayern Chemie/Germania (combustibil solid pentru rachete), Simpa/Franta (fuzee de proximitate), Societe Nationale des Poudres et Explosifs of France/SNPE/Franta (motoare racheta) si BAE Systems (Marconi Marine, Land and Naval Systems-Vickers Shipbuiding and Engineering. Corpul rachetelor)/Marea Britanie. SAKR-30 –lungime racheta 2,58 m, greutate racheta 56,50 kg, raza maxima de actiune 36 km, greutate combustibil solid 23 kg. Ogiva poate avea 3 tipuri de incarcatura -HE in greutate de 17,50 kg/5 submunitii antitanc in greutate de 28 kg/98 de submunitii antipersonal in greutate de 61,50 kg. SAKR-18 –lungime racheta 3,25 m, greutate racheta 67 kg, raza maxima de actiune 20 km, greutate combustibil solid 20,45 kg, greutate ogiva 28 kg, ogiva poate contine 2 tipuri de submunitii, maxim 77 de submunitii anti-infanterie sau antitanc. Ultimele sosite in inventar, de productie autohtona sunt, din cate se cunoaste SAKR-45A –lungime racheta 3,31 m, raza maxima de actiune 41 km –lungime racheta 3,31 m, raza maxima de actiune 41 km si SAKR-45B –lungime racheta 2,91 m, raza maxima de actiune 45 km (acestea au ogive cu submunitii. Cel mai probabil sunt realizate cu suport chinez. Rachetele calibrul 122 mm se produc de catre Abu Zaabal Company for Specialty Chemicals cu suport occidental.

Variantele de lansatoare montate pe platforme auto au elevatia cuprinsa intre 0◦/+55◦, travers 102◦ stanga/72◦ dreapta. Pentru variantele SAKR montate pe trepied elevatia este cuprinsa intre  -10◦/+40◦, travers 7◦ stanga/dreapta.

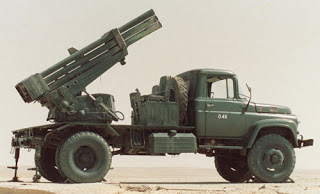

RL-21 EGIPT

  Nu se stie cate MLRS bazate pe BM-21 Grad au produs dea lungul anilor egiptenii dar, conform unor surse americane apropiate CIA, pe 1 ianuarie 2002 numarul variantelor SAKR-21/30/40 produse era de 402 masini de lupta. Asa, ca fapt divers, in 2002, egiptenii, conform rapoartelor CIA, ofereau spre vanzare palestinienilor si sirienilor SAKR-21/RL-21 la 319.000$ bucata (ieftin ma nene maaa!!! Pe la noi sunt „zmecheri” specia „ceafa lata” care au bolizi mult mai scumpi ca „masinuta” asta!), SAKR-30/323.000$ si SAKR-40/331.000$.

Variantele Grad produse in Egipt. Egiptenii au instalatia SAKR-30 pe platforme ZIL-131, ATS-59G (tractor de artilerie. Foarte probabil, acest MLRS este copie sub licenta dupa BM-11 nord-coreean. In 2002 aveau 31 de exemplare in dotare, posibil sub numele de SAKR-31), Ural-4320 si Kamaz 43.118/6×6 (acesta, foarte probabil, este ultima gaselnita egipteana si a aparut in 2012. Este realizat de Helwan Machine Tools Company din Helwan). Se stie faptul ca egiptenii au exportat in Irak instalatii SAKR-36, astia montandu-le pe platforma senilata MT-LB. Irakienii au importat din Egipt si 15 instalatii SAKR-21. Nu este o certitudine dar se vehiculeaza ca egiptenii au colaborat cu iranienii la Hadid HM20 122 mm/MLRS pe platforma Mercedes-Benz NG2626/6×6 –a fost exportat in Siria (foarte probabil, egiptenii au si ei in dotare MLRS pe platforma Mercedes).

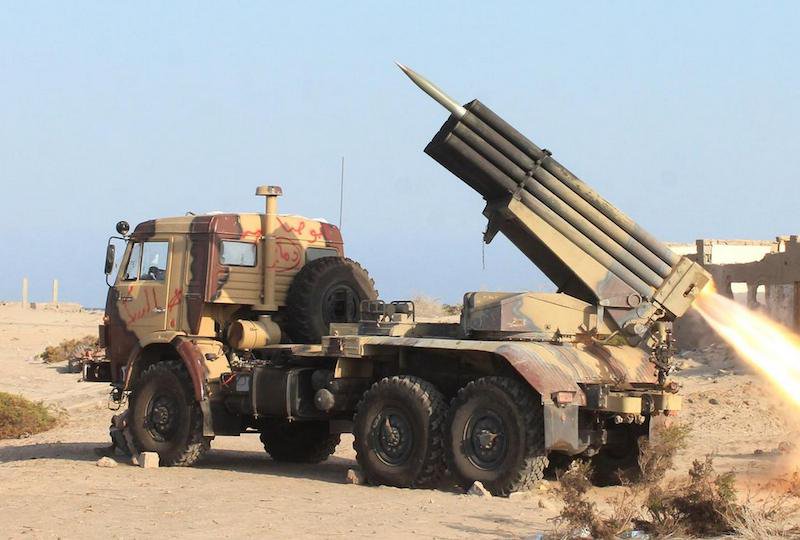

MLRS SAKR PE KAMAZ 43118 -EGIPT

  Surse apropiate serviciilor de informatii germane sustin ca egiptenii au astazi operationale 498 de lansatoare multiple de rachete dupa cum urmeaza: 356 instalatii calibrul 122 mm -96 BM-11, 60 BM-21, 50 SAKR-10, 50 SAKR-18, 100 SAKR-36; calibrul 130 mm -36 K-136 Kooryong (Coreea de Sud, 1980 -36 de tuburi de lansare); calibrul 140 mm -32 BM-14; calibrul 227 mm -26 M270; calibrul 240 mm -48 BM-24 (in rezerva strategica). Armata egipteana are 468.500 de oameni –Fortele Terestre/340.000 (4 divizii, fiecare insumand o brigada de artilerie), Fortele Navale/18.500, Fortele Aeriene/30.000, Comandamentul Apararii Aeriene/80.000. Durata serviciului militar este cuprins intre 12 -36 luni, in functie de Arma. Rezerva armatei egiptene este impresionanta, 479.000 de oameni -Fortele Terestre/375.000, Fortele Navale/14.000, Fortele Aeriene/20.000, Comandamentul Apararii Aeriene/70.000.

Coreea de Nord are o multime de MLRS de provenienta sovietica si chineza sau copii autohtone, inclusiv de provenienta cehoslovaca (se estimeaza de catre serviciile secrete militare sud-coreene ca nord-coreenii au operationale peste 5000 de MLRS calibrele 107/122/200/240/300 mm. Ultimul sosit in „familie” este KN-09/300 mm/8 rachete/190-200 km raza de actiune/2016/+50 in dotare, suport chinez. Oarecum similar cu A-100/China si BM-30/Rusia. Platforma de transport este de provenienta China, 6×6).

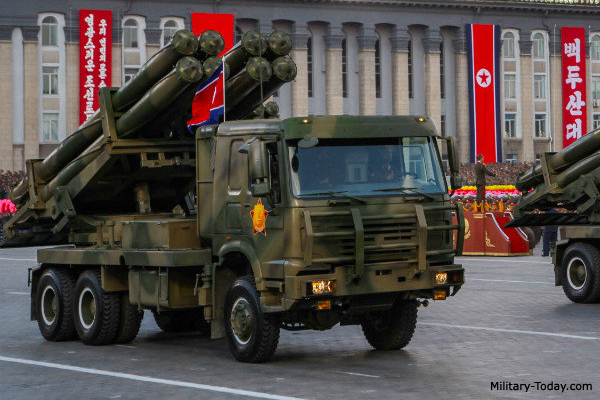

KN-09 COREEA DE NORD

Ei sunt printre cei mai mari utilizatori de MLRS din lume avand mai multe calibre, 122 mm, 240 mm (M-1985/1991. Sunt copii locale dupa BMD-20/200 mm si BM-24/240 mm. Raza de actiune maxima 40-60 km. Le-au exportat in Myanmar si Iran. Iranienii il produceau sub licenta la sfarsitul anilor *80/sec.XX la Shahid Bagheri Industries/SBI sub numele de Fajr-3). BM-11/122 mm se produce local sub licenta, multe sunt inca pe platforma ZIS-151 sau copia chinezeasca, deriva din BM-21 Grad. Lansatorul are 30 de tuburi, 3 randuri a cate 10 tuburi, toate rachetele sunt trase in maxim 15 secunde, raza maxima de actiune a rachetelor fiind de 20 km. Din 1986, BM-11 vine si pe platforma japoneza Isuzu 6×6 si transportorul blindat de origine braziliana EE-11„Urutu”, acest model fiind exportat in Libia cu certitudine (pe Isuzu 6×6 nord-coreenii au pus si lansatoare calibrul 240 mm/12 tuburi/43-45 km raza maxima de actiune. Instalatia e cunoscuta drept M1985. Exista si varianta M1991 cu 22 de tuburi/240 mm, tot pe Isuzu 6×6. Nord-coreenii au astfel de instalatii si pe platforma chinezeasca Shaanxi SX-250).

M1985 -COREEA DE NORD

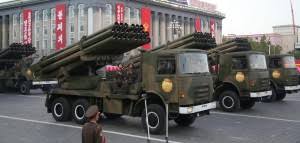

M1991 -240 MM, COREEA DE NORD

Oricum, armata nord-coreeana este o mare colectie de fier vechi in comparatie cu armata sud-coreeana. Armata lui Kim are inca in exploatare curenta (nu se stie daca toate astea chiar mai merg, sud-coreenii zic ca „inca merg”): 600 de tancuri Type-58/China si T-34/URSS; 1600 de T-55/URSS; 800 de T-62; un numar necunoscut din prima varianta de T-72. Produc local, foarte probabil cu suport chinez, tancul Pokpung-Ho (Tigrul Dezlantuit??? 300 ar fi in uz), o imbunatatire locala a T-72, probabil apropiat de T-72B3 conform chinezilor (alte surse, o imbunatatire majora a T-62. Nord-coreenii se lauda ca acest tanc ar fi similar T-90. N-au pacalit pe nimeni, sud-coreenii „il cunosc” deja foarte bine –concluzia lor clara, o imbunatatire locala minora a T-72A/B, blindatul primind un MANPADS pe turela si un sistem de vizare si ochire copiat dupa cel de pe tancul britanic Chieftain/1970. Cum o fi e treaba lor, important e faptul ca exista, ca produc. Noi!!?? Nimic…Hai mai repede cu Leoparzii ca feline terestre n-avem! Avem doar Pume aeriene!); 500 de tancuri amfibii PT-76; 100 de BMP-1 IFV; un numar mare de BTR-50; peste 1000 de BTR-60; 35 de BTR-80; o multime de BTR-152; 500 de Type-63 APC, multe produse local; 500 de tunuri autopropulsate Koksan/170 mm.

Le-au exportat in Iran; peste 100 de SU-100; 250 de ZSU-57-2/URSS; 248 de ZSU-23-4; peste 10.000 mortiere diverse calibre. Se stie ca au multe instalatii de lansare rachete multiple, pe roti sau nu: Type-63/China/107 mm –peste 4000 de exemplare. Sud-coreenii nu sunt siguri daca au suficienta munitie pentru astea, insa le au in dotare din anii *70/sec.XX; BM-21 Grad/122 mm/URSS. Au 3 variante –BM-21 Grad/URSS, RM-70/Cehoslovacia si BM-11/Coreea de Nord; BM-20/200 mm/URSS –au importat 200 de exemplare in anii *50/sec.XX. Modernizate local; BM-24/240 mm/URSS–au importat 500 de exemplare in anii *50/sec.XX; KN-09/300 mm. In 2013 aveau doar 10 in dotare, acum sunt peste 50. Surse independente sustin c-ar fi 500 in dotare, putin probabil. Sud-coreenii zic ca sunt peste 50…deocamdata. Conform sud-coreenilor, o divizie nord-coreeana are in compunere 3 batalioane de artilerie -un batalion cu 12 obuziere de 152 mm+un batalion cu 18 obuziere calibrul 122 mm+un batalion cu 12 MLRS calibrul 122 mm (teoretic, o divizie nord-coreeana are mai multa artilerie decat o divizie sud-coreeana. Dar sunt net inferioare ca automatizare, sunt din alt…secol. Per total, nord-coreenii ar avea peste 12.000 piese de artilerie de diverse calibre si 2300 MLRS cu calibre peste 107 mm.

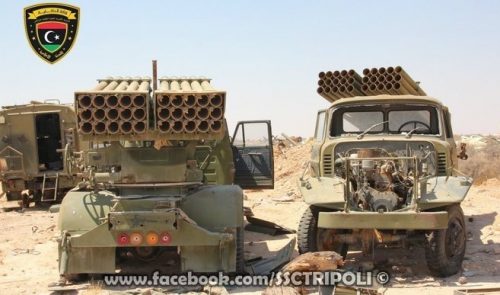

BM-11 IN LIBIA

Se spune ca cooperarea militara Coreea de Nord-Libia a fost mult mai profunda decat se estima, la momentul caderii lui Gaddafi, de catre CIA. Dupa caderea sinistrului ala s-au descoperit in depozite militare secrete o cantitate mare de armament nord-coreean, inclusiv instalatii MRLS, tunuri si mitraliere AA, obuziere, mortiere, armament usor de infanterie, cantitati mari de munitie. Interesanta e copia discutiilor avute la Ambasada Romaniei din Tripoli undeva in 1976,intre delegatiile libiene si nord-coreene, aceasta fiind obtinuta de catre CIA. In aceasta se stipuleaza ca „Maior Jallud a cerut nord-coreenilor sa creasca ritmul constructiei blocuri de apartamente in Libia de Est, precum si ritmul constructiei de instalatii militare. In plus, in timpul conferintei, libienii au solicitat o larga cooperare militara. Libienii au cerut instructori militari nord-coreeni si au manifestat interes pentru achizitia de armament nord-coreean”).

Ca fapt divers, cele mai „moderne” aeronave sunt cele 35 MIG-uri 29, nu toate apte de zbor conform Serviciilor sud-coreene. Astia mai zboara, cel putin pe hartie, 26 MIG-21/URSS, 56 MIG-23/URSS, 18 SU-7/URSS, 34 SU-25, 80 IL-28, 106 J-5/China/copie MIG-17, 97 J-6/China/copie MIG-19, 120 J-7/China/copie MIG-21, un AN-24, 47 MI-2, 41 MI-8, 8 MI-14, 20 MI-24A, 4 MI-26.

  Iran, asa cum mentionam anterior, prin Defence Industries Organization/D.I.O, divizie a Aerospace Industries Organization of Iran, produce copii dupa BM-11/Coreea de Nord si BM-21 Grad/URSS sub numele de HM-20 Hadid. De fapt ei produc mai  multe calibre, inclusiv cu suport chinez –cum ar fi Fajr-5/333 mm. Multe MLRS produse local, diverse calibre, au fost exportate catre Hamas (organizatie terorista), Hezbollah (organizatie terorista), Libia si Siria. Sa vedem cam ce produc astia…

  HM-20 Hadid are urmatoarele caracteristici: platforma de transport Mercedes-Benz NG2626/6×6, Mercedes-Benz LAK 2624/6×6 (produs local. Clasa Kurzhauber, camioane cu capota scurta aparute in 1974) sau MAN FX-2000/6×6/Hadid-20-1 (aparut in 2010, conform surselor rusesti. Vehiculul are 7 tone, motor Deutz KHD BF8L413F, Diesel, 8 cilindri, racit cu aer, injectie directa de combustibil, 12.763 cc, viteza maxima pe sosea 75-90 kmh). Astfel de lansatoare calibrul 122 mm se regasesc si pe Toyota Land Cruiser 70/4×4/8 tuburi de lansare -2 randuri a cate 4 rachete, instalatia fiind cunoscuta drept HM-27, fabricant DIO.

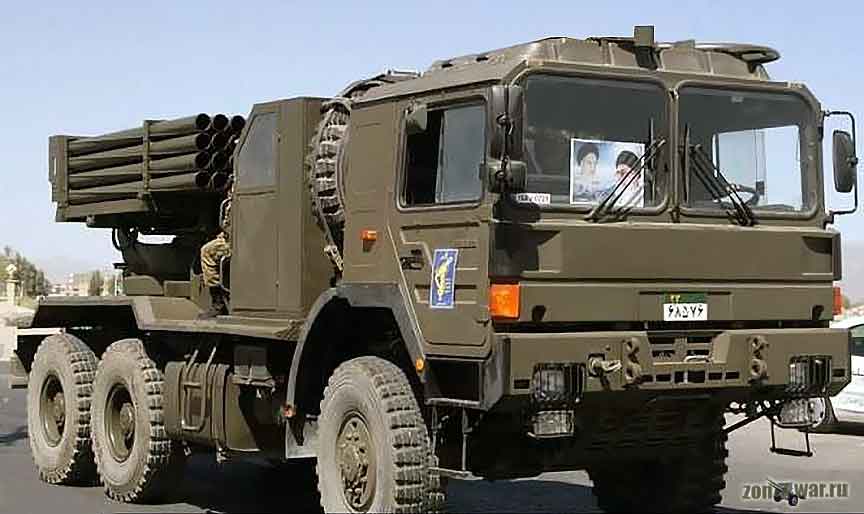

HM-20 PE PLATFORMA MAN 6×6

Iranienii au astfel de lansatoare si pe platforma Volvo, acestea fiind APRA-40/Romania; greutate 13,15 tone; lungime 2,55 m; latime 3,37 m; inaltime 2,40 m; 40 de tuburi de lansare rachete calibrul 122 mm, 2 blocuri a cate 20 de rachete/2×20; elevatie lansator cuprinsa intre -1◦/+55◦; travers lansator 102◦ stanga/72◦ dreapta; incarcare manuala; utilizeaza rachete sovietice sau copii locale botezate Arash 1 -65 kg greutate, 2,81 m lungime, 21,50 km raza maxima de actiune, Arash 2 -72 kg greutate, 3,20 m lungime, 30 km raza maxima de actiune/Arash 3 -45 kg greutate, 2,05 m lungime, 18 km raza maxima de actiune. Rachetele au ogive HE-Frag, submunitii antitanc/antiinfanterie, termobarica, despre acestea rusii sustin ca sunt „extrem de imprecise”, CEP >1 Km. Hadid-20-1 are FCS, conform rusilor. CIA sustine ca iranienii au dat miscarii teroriste Hezbollah lansatoare de rachete calibrul 122 mm, astia folosindu-le in atacuri asupra teritoriilor israeliene.

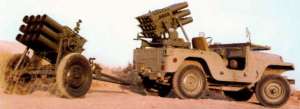

Ca fapt divers, iranienii produc masiv si Type-63/12 tuburi/107 mm, licenta obtinuta din China –au umplut Hezbollahul cu ele, se numesc Haseb-1/Fajr-1 (elevatie cuprinsa intre -3◦/+53◦, greutate 613 kg. Exista si varianta montata pe Jeep-uri Toyota Land Cruiser, cel mai probabil asta este Fajr-1. O salva completa de 12 rachete acopera o suprafata de 200×80 m, salva fiind trasa in maxim 8 secunde, raza maxima de actiune 8,50 km. Durata de viata a unei rachete ar fi de 13 ani, conform rusilor. Mossad sustine ca Hezbollah a primit din Iran si varianta cu un singur tub de lansare dispusa pe trepied).

  Despre rachetele iraniene destinate MLRS se stiu putine lucruri, dar probabil ca au inceput productia si dezvoltarea lor la sfarsitul anilor *80/sec.XX. Se stie ca-n 1990, DIO a copiat racheta utilizata de instalatia sovietica BM-24/240 mm sub numele de Falaq-1/111 kg greutate/raza maxima de actiune 10 km/ogiva de 50 kg, insa aceasta prezenta multiple deficiente –a fost totusi „prima”. Gardienii Revolutiei, forta militara distincta ce dispune imediat de ultimele noutati locale, reclamand faptul ca raza de actiune este mica, ei vroiau mai mult (Gardienii astia…revolutionari bineanteles, se considera o elita si fac declaratii belicoase la adresa SUA si a oricui se ia de Iran. Recent, Amirali Hajizadeh, comandant senior al Gardienilor Revolutiei din Iran declara unei agentii de presa occidentale, citez:„Un portavion care are cel putin 40-50 de avioane si 6000 de soldati reprezenta o amenintare serioasa pentru noi in trecut insa acum…amenintarile s-au transformat in oportunitati. Daca americanii fac o miscare, ii vom lovi frontal”. Asa mai!!?? Mai erau unii acum cativa ani prin Irak, Garda Prezidentiala a lu’ Saddam, si astia mare, mare elita! S-au dezumflat in 2 zile in fata asaltului american…Da’ daca zice nenea asta asta, cine suntem noi sa ne indoim?).

Drept urmare, guvernul militar initiaza programul Fajr/Zori de Zi, acesta urmarind dezvoltarea pe plan local a MLRS si a rachetelor aferente. I-au urmat Falaq-2, calibrul 333 mm, 255 kg greutate, raza maxima de actiune 10,40 km/ogiva de 120 kg.

Din cate se cunoaste, rachetele neghidate iraniene sunt copii dupa cele sovietice/rusesti, nord-coreene si chineze. Produc rachete sub urmatoarele denumiri: calibrul 107 mm –Haseb; calibrul 122 mm –Noor si Arash; calibrul 230 mm –Oghab, ogiva HE 70 kg. Lansatoarele au trei tuburi, raza maxima de actiune 34 km, CEP 500 m. Corpul rachetei este realizat din otel, incarcatura HE. CIA sustine ca iranienii au dezvoltat o varianta a acestei rachete cu lansare din aer, destinata F-4 si F-14; calibrul 333 mm -Shahin 1/raza de actiune 13 km si Shahin 2/raza de actiune 20 km, ambele neghidate (foarte probabil se numesc Fajr-4). Platforma de transport duce 3 rachete, s-a exportat in Sudan –platforme SAMIL-50-4×4/10-6×6 (Magirus-Deutz produse local sub licenta). Racheta Shahin -1 are urmatoarele caracteristici: calibrul 333 mm; lungime 2,90 m; greutate 384 kg; neghidata, traiectorie balistica; ogiva HE-Frag, 190 kg; motor racheta cu combustibil solid; viteza maxima 1620 kmh; raza maxima de actiune 13 km. Racheta Shahin -2 are urmatoarele caracteristici: calibrul 333 mm; lungime 3,90 m; greutate 530 kg; neghidata, traiectorie balistica; ogiva HE-Frag, 190 kg; motor racheta cu combustibil solid; viteza maxima 2376 kmh; raza maxima de actiune 20 km. Astea sunt considerate, oarecum, rachete operativ-tactice. Pe langa toate acestea DIO mai produce:

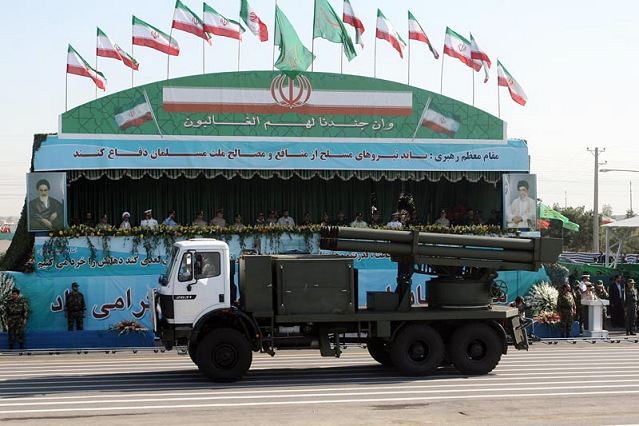

  Fajr-3 Raad/Fadjr-3, MLRS calibrul 240 mm/12 tuburi de lansare, 10 produse incepand din 1996 (probabil. Cert e faptul ca Gardienii Revolutiei il au in dotare). Este copie sub licenta nord-coreeana M-1985, lansatoarele fiind dispuse pe platforme Mercedes-Benz (recent) sau Isuzu (initial), ambele 6×6, platforme similare HM-20. Se spune ca la realizarea masinii de lupta iranienii au fost asistati de nord-coreeni; a aparut in 1990, s-a exportat masiv catre Siria, Hamas si Hezbollah (ca fapt divers, Mossad sustine ca Hezbollah-ul are astazi peste 130.000 PRND diverse calibre, inclusiv instalatii de lansare. Israelienii sustin ca in timpul razboiului cu Libanul din 2006, conflict ce a durat 34 de zile, teroristii astia au tras aproape 4000 de proiectile in Israel. La acea vreme, Mossad „inventariase” in dotarea Hezbollah, 15.000 de rachete neghidate. Inventarul de astazi al Hezbollah, conform Mossad: 144 instalatii Haseb, via Iran;Falaq-1/2 via Iran; Shahin -1 via Iran; Type-81/122 mm via Chin; Fajr-3/5 via Iran. In 2006, conform Mossad-ului, au atacat orasul port Haifa cu astfel de rachete; Khaibar-1/302 mm, copie siriana dupa WS-1/China; Zelzal-1/2, copii iraniene dupa Frog-7, 160-210 km raza maxima de actiune, ogiva HE de 600 kg. Bai frate cate au astia, stau chiar bine fata de noi la acest moment daca mentionam si rachetele anti-nava cu lansare de pe tarm de provenienta China/Iran –C802/Noor si rachetele operativ-tactice Scud-B/C/D. Mossad…asta serviciu de informatii!).

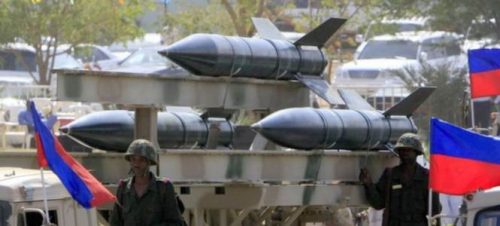

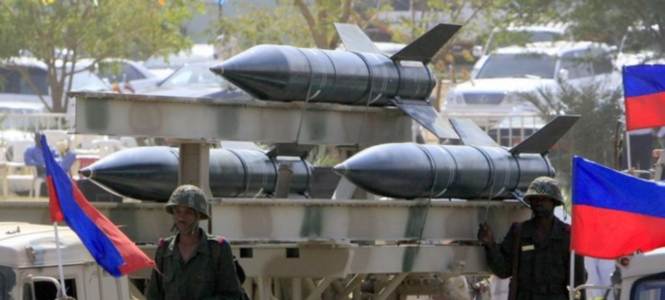

Shahin 1

SHAHIN-2&SAMIL-100

A fost prezentat public abia in 1996 la Teheran pe platforma Isuzu/Japonia (la baza camioanele sunt civile, asa au fost importate. Iranienii le-au modificat si au montat lansatoarele); echipaj 5; 12 tuburi de lansare, 2 randuri a cate 6 tuburi; elevatie cuprinsa intre 0◦/57◦; travers 90◦ stanga/100◦ dreapta; greutate racheta 407 kg; lungime racheta 5,20 m; greutate ogiva HE 90 kg; ogiva HE-Frag are 45 kg si fuzee de impact; motor racheta cu combustibil solid; raza maxima de actiune 43 km; rata de foc –o racheta la 4/8 secunde. Durata cuprinsa intre 48-96 de secunde, foarte probabil; rachetele sunt operationale la temperaturi cuprinse intre -40◦/+50◦; greutate masina de lupta Mercedes-Benz 2624, 15 tone, cabina neblindata fara protectie NBC –vehicul civil, viteza maxima on-road 60 kmh/off-road 25 kmh, autonomie on-road 600 km, Diesel (iranienii sunt renumiti pentru folosirea platformelor auto civile in rol militar. Ehhh, embargoul bata-l vina!). Trece vaduri adanci de maxim 1 m/urca pante de maxim 60◦/trece pante laterale de maxim 30◦/urca obstacole verticale de maxim 50 cm lungime/trece santuri de maxim 50 cm lungime/posibil sistem de umflare a pneurilor in mers adaugat recent; in dotarea Fortelor Terestre, Marinei si Gardienilor Revolutiei.

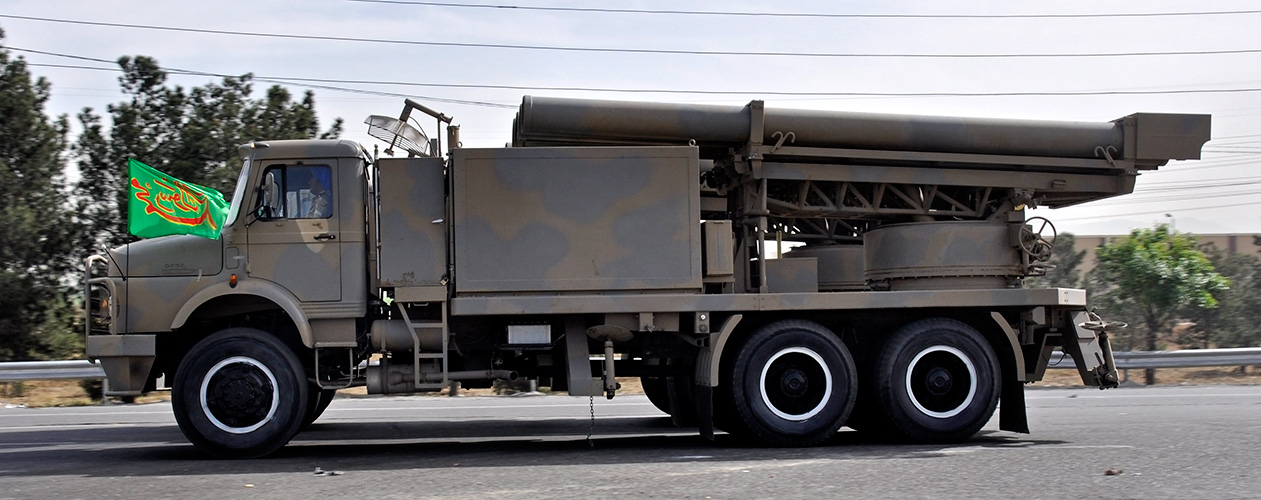

  Fajr-5 este ultimul MLRS produs de iranieni. Are urmatoarele caracteristici: MLRS calibrul 333 mm realizat cu suport chinez, aparut in 2006 si modernizat in 2017. Intre 50-100 de exemplare sunt astazi in dotare iraniana, inclusiv in dotarea Gardienilor. Deriva din chinezescul WS-1/302 mm, iranienii importand MLRS-ul chinezesc la sfarsitul anilor *80/sec.XX; 50 de exemplare produse pana in prezent; s-a exportat in Palestina (Fortele Nationale de Securitate, foarte probabil), Libia, Siria, Yemen (probabil). Hezbollah si Hamas il au cu certitudine in dotare via Iran (au fost instruiti de catre Gardienii Revolutiei); echipaj 6; platforma de transport Mercedes-Benz 2631, 6×6, cabina neblindata fara protectie NBC; lansator cu 4 rachete calibrul 333 mm, neghidate; elevatie cuprinsa intre 0◦/57◦; travers 45◦ stanga/dreapta. Pe directia cabinei 45◦; rata de foc 4/5 secunde per racheta; racheta are 6,50 m lungime/915 kg greutate/ogiva de 175 kg/viteza maxima 3632 kmh/75-90 km raza maxima de actiune/motor racheta in doua trepte, combustibil solid, durata de viata fiind estimata la 15 ani/ogiva HE, He-Frag, submunitii anti-infanterie/antitanc, chimica, bilogica si posibil, nucleara (o mica incarcatura tactica, conform israelienilor. Incerta totusi!)/timp de reincarcare -2 minute per racheta; lungime vehicul 10 m; latime vehicul 2,50 m; latime vehicul 3,34 m; greutate masina de lupta 15-16 tone. Din 2017 iranienii produc o noua varianta numita Fajr-5C, aceasta are INS/GPS, raza maxima de actiune fiind de 180 km, apogeu 85 km –traiectorie balistica (alte surse 130 km).

Se pare ca aceasta racheta este montata si pe TEL, existand varianta cu 1/2/3 rachete pe platforma tip trailer –foarte probabil sunt cunoscute drept Zelzal-1/2/3, insa e posibil sa fie vorba de alt tip de racheta. Cert e faptul ca este similara WSW-2/3-China. Si cam atat despre Katiusele irano-nord-coreeano-chinezesti, bune, mai putin bune, sunt reale si se dezvolta. Nu, nu mai fac nicio afirmatie in legatura cu LAROM-ul nostru, face rau la inima si minte! Bineanteles, noi „suntem capabili sa facem fata tuturor provocarilor”! Uman suntem (respect militarilor nostri), tehnic nu prea avem cu ce (o scarba infinita decidentilor nostri)!

Va urma.
