Continuam povestea celui mai cunoscut sistem de arme sovietic/rusesc, continuam povestea celei mai cerute arme sovietice la export in anii *70/sec.XX alaturi de AK. Continuam cu rachetele sovietice/rusesti calibrul 122 mm, continuam cu Grad/Grindina fiindca mai avem muuulte de spus! Rabdare si tutun, zic eu…Ba chiar si-o cafea buna, remediul ideal contra plictiselii, parerea mea. Glumesc, desigur! Deci, rachete…Rachete carora din punctul meu de vedere li se potrivesc versurile marelui si inconfundabilului Eminescu din poezia Glossa –„Toate-s vechi si noua toate…”, asta deoarece diferentele dintre modelele initiale si cele actuale, modernizate, conform specialistilor, sunt minore (Eminescu, nu Eminovici „stimati tovarisci si pretini de la Rasarit”! Scutiti-ne de propaganda, rusificare si teorii moldoveniste, Eminescu este al nostru, al tuturor romanilor de aici si de dincolo de Prut!).
9M521 are urmatoarele caracteristici: HE-Frag, cargo –submunitii, fabricant SPLAV Tula; calibrul 122 mm; motor-racheta cu doua camere de ardere; combustibil solid; stabilizata in zbor, sistem de stabilizare mixt -miscare de rotatie imprimata de ghinturile tubului de lansare/teava ghintuita+aripioare stabilizatoare ce se deschid imediat dupa parasirea tubului; lungime totala 2,84-2,87 m; greutate totala racheta 66 kg; greutate ogiva 21 kg; ogiva contine 1000 de bile de otel/fragmente din otel in greutate de 5,50 grame fiecare+2440 fragmente de fonta otelita in greutate de 3 grame. Total 3440 submunitii; anti-infanterie, concentrari de trupe, vehicule neblindate sau usor blindate, posturi de comanda, pozitii de artilerie; raza maxima de actiune 37,50-40 km; operationala la temperaturi cuprinse intre -50◦/+50◦; utilizat inclusiv de Grad-1/Tornado-G.
9M28F are urmatoarele caracteristici: aparuta in 1970; HE-Frag, cargo, fabricant SPLAV Tula; ogiva 9N55 contine 5,90 kg de exploziv A-IX-2; ogiva contine 1000 de bile de otel/fragmente din otel in greutate de 5,50 grame fiecare+2440 fragmente de fonta otelita in greutate de 3 grame. Total 3440 submunitii; calibrul 122 mm; motor-racheta cu doua camere de ardere; combustibil solid; stabilizata in zbor, sistem de stabilizare mixt -miscare de rotatie imprimata de ghinturile tubului de lansare/teava ghintuita+aripioare stabilizatoare ce se deschid imediat dupa parasirea tubului; lungime totala 2,27 m; greutate totala racheta 56,50 kg; greutate ogiva 21 kg; anti-infanterie, concentrari de trupe, vehicule neblindate sau usor blindate, posturi de comanda, pozitii de artilerie; raza de actiune cuprinsa intre 1,50-15 km; operationala la temperaturi cuprinse intre -50◦/+50◦; utilizat inclusiv de Grad-1/Tornado-G. Compania Poliex din Muntenegru dezvolta varianta termobarica a 9M28F, greutate ogiva 21 kg, greutate compus exploziv 14 kg (echivalent cu 35 kg TNT). Muntenegrenii au in cercetare un nou combustibil solid pentru rachetele Grad sub forma de granule, net superior celui sovietic conform producatorului. Offf, mda, altii pot, noi…vai steaua noastra!
9M53F are urmatoarele caracteristici: deriva din 9M28F; HE-Frag, cargo, fabricant SPLAV Tula, fuzee multifunctionala 9E260 (impact, de proximitate); ogiva se detaseaza de racheta deasupra tintei fiind echipata cu parasuta extractabila. Ogiva este, foarte probabil, de tip 9H22, poate detona la o inaltime prestabilita deasupra tintei/tintelor; dupa detonare, ogiva produce 2450 bucati srapnel de forma circulara; calibrul 122 mm; motor-racheta cu doua camere de ardere; combustibil solid; stabilizata in zbor, sistem de stabilizare mixt -miscare de rotatie imprimata de ghinturile tubului de lansare/teava ghintuita+aripioare stabilizatoare ce se deschid imediat dupa parasirea tubului; lungime totala 3,03 m; greutate totala racheta 70 kg; greutate ogiva 21 kg; anti-infanterie, concentrari de trupe, vehicule neblindate sau usor blindate, posturi de comanda, pozitii de artilerie; raza maxima de actiune cuprinsa intre 5-20,50 km; operationala la temperaturi cuprinse intre -50◦/+50◦; utilizat inclusiv de Grad-1/Tornado-G. Exista si varianta 9M53 dotata cu ogiva ce contine 45 de incarcaturi exploziv-cumulative, fiecare incarcatura avand cate o parasuta de franare.
9M28K are urmatoarele caracteristici: HE-Frag, cargo, fabricant SPLAV Tula, antitanc; ogiva contine 3 mine AT de teren PTM-3 cu explozie la contact, fiecare mina cantarind cate 5 kg; fiecare mina contine 1,85 kg incarcatura exploziva; minele sunt programate sa se autodistruga in intervalul 16-24 de ore; calibrul 122 mm; motor-racheta cu doua camere de ardere; combustibil solid; stabilizata in zbor, sistem de stabilizare mixt -miscare de rotatie imprimata de ghinturile tubului de lansare/teava ghintuita+aripioare stabilizatoare ce se deschid imediat dupa parasirea tubului; lungime totala 3,04 m; greutate totala racheta 57,70 kg; greutate ogiva 22,80 kg; raza de actiune 13,40 km; operationala la temperaturi cuprinse intre -50◦/+50◦; posibil ca Polonia si RDG sa le fi avut in dotare; utilizat inclusiv de Grad-1/Tornado-G. 9M28K1/3M16 contine 5 mine antipersonal POM-2 si are raza de actiune de 13,40 km. Aceasta racheta are si variantele 9M28S/incendiar si 9M28D/fumigen.
9M43 are urmatoarele caracteristici: calibrul 122 mm, neghidata, aparuta in 1966; ogiva de 20,50 kg contine 5 grenade fumigene sau 4 submunitii cu fosfor/incendiar (est-germanii au avut astfel de rachete in dotare echipate cu fosfor. Posibil si polonezii). Este destinata mascarii cu fum a concentrarilor de trupe sau vehicule; lungime racheta 2,95 m; greutate racheta 66 kg; raza maxima de actiune 20,20 km; operationala la temperaturi cuprinse intre -50◦/+50◦; o salva de 10 rachete mascheaza cu fum o suprafata de 50 hectare. Sovieticii au dezvoltat si varianta 9M23/9M23M, ogiva continand incarcatura chimica fiind setata sa explodeze deasupra tintei la inaltimi cuprinse intre 1-30 m –nu a fost produsa masiv, armata sovietica a avut-o limitat in dotare in cadrul Trupelor Chimice/NBC (Sarin, Soman, cantitate maxima 3,03 kg), raza maxima de actiune a rachetei fiind de 20,40 km. Foarte probabil se mai afla inca in dotarea armatei ruse. Nu a fost exportata dar irakienii au fost interesati de ea la inceputul anilor *80/sec.XX.
9M521 are urmatoarele caracteristici: calibrul 122 mm, HE-Frag, ogiva cu incarcatura exploziva imbunatatita aparuta in 2011. Expertii NATO considera ca incarcatura exploziva a rachetei este de doua ori mai eficienta decat cea a 9M22F, din care si deriva; lungime racheta 2,87 m; greutate racheta 66 kg; greutate ogiva 21 kg; ogiva contine 1000 de bile de otel/fragmente din otel in greutate de 5,50 grame fiecare+2440 fragmente de fonta otelita in greutate de 3 grame. Total 3440 submunitii; raza maxima de actiune marita la 40 km; operationala la temperaturi cuprinse intre -50◦/+50◦; este utilizata de BM-21 Grad si Tornado-G. Nu este sigur c-a fost exportata, exista supozitii c-ar fi ajuns recent in Venezuela si Peru.
9M522 are urmatoarele caracteristici: dezvoltata din 9M53F, expertii NATO considera ca este de 6 ori mai eficienta decat racheta originala 9M22U/HE, a aparut in 2011. Rusii sustin ca racheta este state-of-the-art; HE-Frag, cargo; ogiva se detaseaza de racheta deasupra tintei fiind echipata cu o mica parasuta extractabila. Ogiva cantareste 25 kg si poate detona la o inaltime prestabilita deasupra tintei/tintelor; ogiva contine fragmente din otel sau fonta otelita cu greutati diferite dupa cum urmeaza -1800 fragmente in greutate de 0,78 grame fiecare+690 fragmente in greutate de 5,50 grame+1210 fragmente in greutate de 7,50 grame. Total 3700 submunitii anti-infanterie, anti-blindaj; lungime racheta 3,04 m; greutate racheta 70 kg; raza maxima de actiune 37, 50 km; operationala la temperaturi cuprinse intre -50◦/+50◦; este utilizata de Tornado-G; nu exista semnale c-a fost exportata.
9M22K are mai multe variante, sunt putine date despre acestea: aparuta in 1981; HE-Frag, cargo; ogiva contine mai multe tipuri de incarcaturi dupa cum urmeaza –9M22K, contine mine antipersonal PFM-1/9M22K1 (3M16) contine 5 mine antipersonal POM-2/9M22K2 contine 3 mine antitanc PTM-3.
9M22D are raza maxima de actiune de 15,40 km. Ogiva cargo de tip 9N511 contine material de propaganda/fluturasi. Se afla doar in dotarea Rusiei, ex-URSS. Productie limitata.
9M28S/MH-21 are focos incendiar, contine 180 de baghete de termit, a aparut in 1971. Termitul este un compus incendiar obtinut din amestecul oxidului de fier cu pulbere de aluminiu. Conform rusilor, termitul folosit la aceste rachete nu este sensibil la lovituri/socuri si genereaza temperaturi ce pot ajunge la 2500◦-3000◦ C, temperaturi ce topesc partile metalice ale diverselor echipamente militare. O salva de 40 de rachete 9M28S arde tot pe o suprafata de 6400 mp/un patrat cu laturile de 80×80 m, astfel de rachete fiind folosite recent de catre gherilele pro-ruse din Donbass (o padure inca ardea dupa 5 zile de la atac, asta in conditiile in care plouase abundent –aproximativ 20 mm/mp). Focul generat de termitul rachetelor atinge intensitatea maxima intre 3-6 minute de la aprindere, inaltimea flacarilor atingand intre 3-7 m. Pierderile inamice, la o singura salva, sunt cotate la minim 60% la vehicule si de peste 90% la personal (alte surse, 60% vehicule+personal). Mai mult decat atat, exista o varianta de „iluminare” a acestei rachete numita 9M42 (Illyminatsiya/Iluminare), ogiva continand un compus, altul decat termitul, ce genereaza o lumina extrem de puternica intre 3-5 minute, posibil si mai mult, odata ce atinge solul, „orbind” sistemele de vizare electro-optice inamice pe o raza circulara de 100-150 m (conform putinelor date existente, acest compus este continut de catre dispozitive similare minelor de teren).
9M28D are incarcatura fumigena, similar 9M43. Eeehhh, din 2005 compania Tetraedr din Belarus produce un simulator de tinte aeriene cu structura cilindrica care se monteaza in locul ogivei rachetei 9M22U sau 9M28D, numit IVT-M1/2/3, acesta detasandu-se de racheta (are 4 baterii R6). Este utilizat de armata belarusa din aprilie 2005 pentru instruirea servantilor SAM si MANPADS, simuland tinte aeriene in benzile radar 2-4 cm si tinte aeriene cu RCS cuprins intre 0,5-1,5 mp. M3 este capabil de bruiaj. IVT-M1 cantareste 51,30 kg, raza de actiune 12 km, altitudine de zbor cuprinsa intre 2-5 km, viteza maxima 270 ms/972 kmh, durata maxima de zbor autonom 48 secunde. M2 are 78,30 cm lungime, 18,50 kg greutate, raza maxima de actiune 16 km, altitudine maxima de zbor 6500 m, viteza maxima 320 ms/1152 kmh, vizibilitate IR de minim 5 km/vizare directa 1 km. In conditii meteo favorabile, vizibilitate buna, este utilizat si in trageri AA cu vizare directa, ogiva-simulator fiind vizibila de la maxim 1 km distanta. Durata de viata este de 10 ani, garantia producatorului fiind de 3 ani. Offf, fir-ar…din nou cu mahnire spun, altii pot, noi fix zero! Interesant ce nisa au gasit belarusii pentru vechile 9M22U si 9M28D.
Belarusii utilizeaza aceste simulatoare, cu certitudine, in instruirea echipajelor de SA-8 „Gecko”, S-125 „Pechora”, SA-3 „Goa”, SA-18 „Grouse”, SA-13 „Gopher”, SA-15 „Gauntlet”, SA-6 „Gainful” (la KUB-urile noastre n-or fi bune? Intreb, nu dau cu parul! Idei alor nostrii nu le dau cu siguranta…), SA-17 „Grizzly”, producatorul sustinand ca sunt perfect compatibile si cu ADATS, Crotale, Roland si o multitudine de sisteme MANPADS dezvoltate in terte tari. Dispozitivul este ieftin si permite instruirea personalului cu costuri extrem de reduse. Foarte probabil, astfel de simulatoare au fost exportate in Rusia si India.
9M519-1-7 (Lily-2) este destinata bruiajului radio, racheta are 3,04 m lungime si 18,50 km raza maxima de actiune. Ogiva contine 7 dispozitive de bruiaj ce opereaza in benzile VHF si HF, foarte probabil fiecare dispozitiv are cate o parasuta de franare.
9M217 –ogiva contine 2 submunitii antitanc cu fuzee electronica de proximitate Motiv-3F imbunatatite (EFP-Explosively Formed Penetrator), racheta are 3,04 m lungime si 30 km raza maxima de actiune datorita noului motor-racheta si a combustibilului solid imbunatatit. Submunitiile sunt inteligente, pot strapunge la unghi de 30◦ fata de planul vertical blindaj omogen de 60-70 cm grosime. operationala la temperaturi cuprinse intre -50◦/+50◦; aparuta in 2011-2012; lungime racheta 3,04 m; greutate ogiva 25 kg; greutate racheta 70 kg; este utilizata de Tornado-G.
9M218 –ogiva contine 45 submunitii antitanc, antipersonal/bombleti 3B30, racheta are 30 km raza maxima de actiune, cantareste 70 kg, greutate ogiva 25 kg. Rusii sustin ca munitia antitanc poate penetra blindaj omogen de 10 cm grosime. Lungime racheta 3,04 m.
Exista, conform surselor rusesti, o racheta inteligenta calibrul 122 mm destinata Tornado-G numita Ugrosa/Ugroza. Teoretic ar fi trebuit sa intre in dotare inca din 2010 insa asta nu s-a facut din lipsa de fonduri. Nu e certa existenta ei in dotarea armatei ruse nici in ziua de astazi. Racheta are ghidaj semi-activ laser fiind destinata atacurilor de precizie, raza maxima de actiune fiind de 32 km. Vizarea tintei se face din aer (aeronave) sau de la sol (observator inaintat de artilerie prin intermediul unui sistem de achizitie a tintelor. NATO numeste astfel de sisteme TAS/Target Acquisition System. Noi il avem pe Argus in slujba LAROM si nu numai. Vom vedea in cursul articolului ce si cum…).

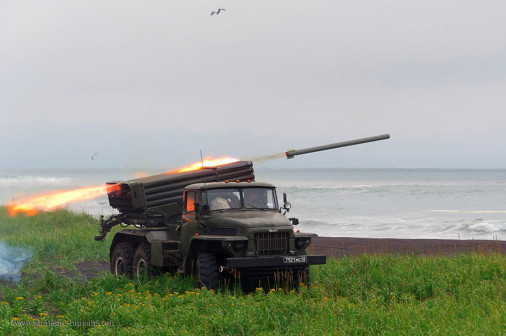

SALVA PRS-60
PRS-60 (PRS – Protivodiversionnyi Reaktivnyi Snaryad/Proiectil Reactiv Anti-sabotaj) este utilizata doar de BM-21 PD (PD-Protivodiversionnyi/Anti-sabotaj), varianta Grad destinata apararii de coasta, protectiei bazelor navale la atacuri venite dinspre mare si luptei antisubmarin in apropierea litoralului intrata in dotarea Marinei sovietice din anul 1980 (se mai afla in uz si astazi in Flota Pacificului la Brigada 155 Infanteria Navala/Marina/Morskaya Pekhota de Garda „Steagul Rosu” in cadrul Bateriei 263 Artilerie cu baza la Petropavlovsk-Kamceatski. Aici se afla baza SLBM-urilor Flotei Pacificului). Aceasta munitie a fost realizata, ca si vehiculul lansator, in numar redus. Ogiva rachetei actioneaza precum o incarcatura exploziva de adancime putand lovi tinte aflate la adancimi cuprinse intre 3-200 m (scafandri de incursiune sau submarine). Raza maxima de actiune a rachetei este cuprinsa intre 300 m-5 km, neghidata, lungime 2,75 m, greutate 75,30 kg, greutate ogiva 20 kg, expertii considera ca probabilitatea de distrugere a tintei/tintelor de catre aceasta racheta este mare, 99%.

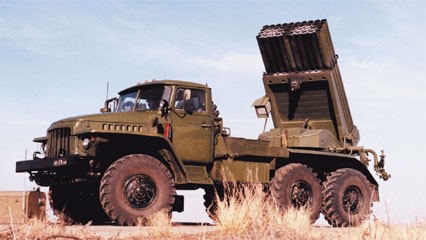

BM-21PD DAMBA
Racheta este echipata cu un dispozitiv care impiedica ricosarea acesteia la contactul cu suprafata apei, nu sunt date despre acesta. Lansatorul 9F37M are 40 de tuburi calibrul 122 mm rachetele fiind trase in maxim 20 secunde, acesta fiind montat pe platforme ZIL-131 sau Ural-375D/4320 (dupa 1980), constructiv nu difera de instalatia Grad clasica. Are propriile vehicule de deservire numite 95TM/reincarcare si 95TO/transport rachete -40 de rachete, ambele pe sasiu ZIL-131.

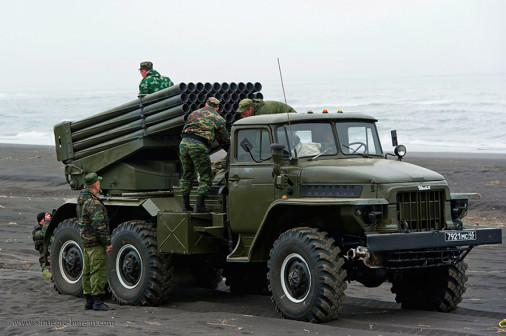

DB-62 DAMBA -MARINA RUSA
Instalatia BM-21PD „Damba” pe platforma Ural-375D cantareste 14.26 tone gata de lupta, motorizare Diesel/180 CP, viteza maxima pe sosea 75 kmh, echipaj 3 –in cabina, lungime 7,35 m, latime 2,69 m, inaltime 2,85 m.
Asa cum bine stim, primele BM-21 „Grad” au fost prezentate public la parada din 7 noiembrie 1964 din Piata Rosie/Moscova, doua exemplare realizate la Fabrica de Masini „V.I.Lenin” din Perm. Acestea vehicule erau incomplete, acestea neavand sistemul electric de dare a focului din cabina, acesta nefiind definitivat la acea data, conducerea sovietica nu stia acest lucru. Din 1965, BM-21 a inceput sa intre in dotarea armatei sovietice, la fabrica din Perm fiind produse pana in 1988, doar pentru armata rosie, 6536 de exemplare, alte 646 ajungand la export. La inceputul lui 1994, armata rusa mai opera 4500 de BM-21 „Grad”, alte 2000 de exemplare fiind in dotarea a peste 60 de tari la nivelul anului 1995. Sovieticii au produs peste 3.000.000 de rachete destinate Grad, alte cateva mii fiind produse sub licenta sau nu in terte tari. Nimeni nu stie cate astfel de rachete s-au exportat legal sau ilegal insa expertii considera ca BM-21 „Grad” a fost/este o masina de lupta reusita pe care doar cine n-a vrut-o n-a avut-o! Despre rachete nici nu mai incape vorba, toti ciocoflenderii au pus mana pe ea, ba chiar au realizat instalatii de lansare rudimentare, precum gherilele palestiniene Hezbollah.
In continuare vom vedea variantele de Grad sovietice si rusesti, inclusiv pe cele produse de tari prietene sau aliate Moscovei. Si nu sunt deloc putine! Incepem cu Grad-urile sovietice/rusesti in ordinea aparitiei lor pe „scena” militara…
BM-21 Grad –originalul pe platforma Ural-375, putem spune, l-am „condus” deja in capitolul anterior, nu vom reveni asupra sa.
BM-21-1 a aparut in 1976 pe platforma Ural-4320, o dezvoltare a Ural-375D. Am vorbit despre aceasta in capitolul anterior insa vom aduce cateva completari. Platforma a venit cu doua motorizari Diesel in armata sovietica –YaMZ-238M2/V8/240 CP/177 kW/viteza maxima pe sosea 82 kmh/6 tone incarcatura maxima/15,30 tone greutate si YaMZ-236M2 -180 CP/132 kW/6V/5 tone incarcatura/14,95 tone greutate/viteza maxima pe sosea 75 kmh. Ambele variante aveau 3 membrii in echipaj, grup reductor cu doua trepte, cutie de viteze cu 6 trepte/1 inapoi+5 inainte, lansatorul fiind identic cu cel de pe BM-21 Grad. Conform surselor rusesti, majoritare in dotarea sovietica au fost platformele Ural-4320 cu motorizare YaMZ-235M2.
Grad-1/9P138, varianta mini a BM-21 avand 36 tuburi de lansare montata pe platforma ZIL-131, a fost dezvaluita in capitolul anterior. Realizata in numar mic, dispunea de propriul transportor de munitie/9F380/54 rachete si propria automacara/9T450. NATO clasificase aceasta varianta drept BM-21B/Model 1976.
Grad-1/9P139 un singur prototip realizat in 1976, lansatorul cu 36 de tevi fiind montat pe platforma senilata a tunului autopropulsat 2S1 Gvozdika/Garoafa, MT-LB/Diesel YaMZ-238N/V8/racit cu lichid/300 CP. Nu a intrat in productie de serie datorita costurilor ridicate. Exista supozitii c-au fost fabricate cateva exemplare trimise la unitati de artilerie reactiva din jurul Moscovei, putin probabil sa fie asa. Daca sovieticii nu l-au produs, au facut-o chinezii! Nu e clar daca s-au inspirat de la 9P139 dar au scos ceva similar acestuia, lansator cu 40 de tuburi montat pe o platforma senilata.
Masina de lupta e cunoscuta drept Norinco PZH-89/Type 89 si a intrat in dotare chineza din 1999. Nu se stie cate are armata chineza in dotare dar sunt cel putin 250 de exemplare.

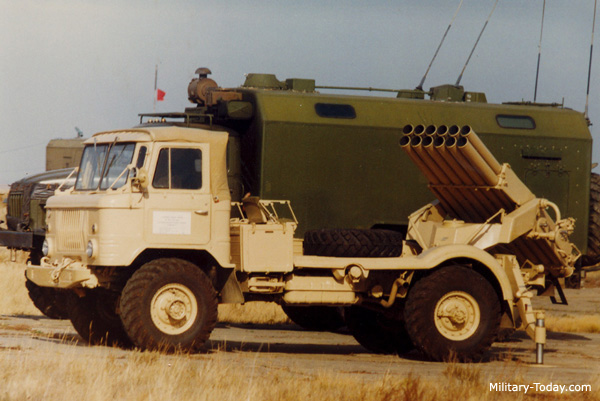

BM-21V Grad-V/9P125/NATO –Model 1975 (V-Vozdushnodesantiy/Aeropurtat) a aparut in 1967 si a fost destinat trupelor aeropurtate sovietice. VDV a folosit platforma si in rol de transport trupe, marfuri, tractat artilerie clasica sau reactiva (spre exemplu, tracta lansatorul de proiectile reactive RPU-14/140 mm/16 rachete/greutate 1,83 tone/lungime 4,04 m/latime 1,80 m/inaltime 1,60 m/elevatie cuprinsa intre 0◦-48◦/greutate racheta 39,60 kg/greutate ogiva HE 18,80 kg/raza maxima de actiune 9,80-10 km/timp de reincarcare 4 minute/servanti 5. A fost o arma redutabila in mainile VDV, inca este. A fost utilizata masiv in Afganistan). Inca se mai gaseste in dotarea Rusiei, Belarusului si Ucrainei. A fost exportat in Irak insa foarte probabil, noua armata irakiana nu-l mai are in uz. Grad-V are urmatoarele caracteristici: MLRS; lansator cu 12 tuburi calibrul 122 mm.

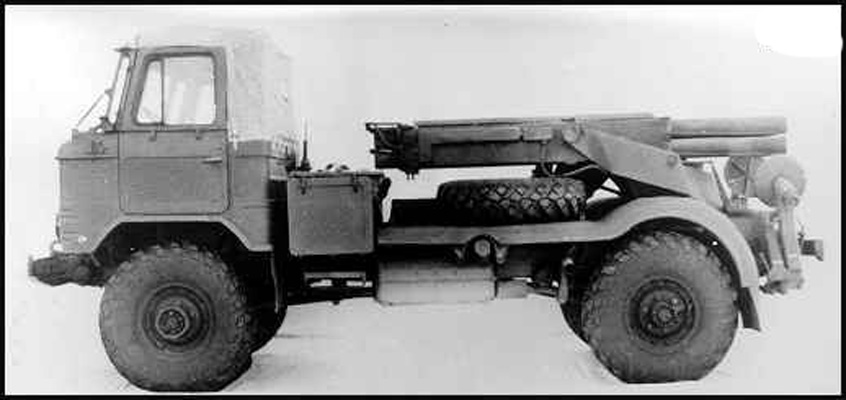

GAZ-66B GRAD V
Putea trage doar rachete HE si HE-Frag, raza maxima de actiune fiind de 20,10 km; doua brate de stabilizare hidraulice la partea spate; timp de reincarcare 5 minute; gata de tragere in 3,50 minute; greutate vehicul 5,95 tone; greutate incarcatura 2 tone; lungime 5,66 m; latime 2,40 m; inaltime 2,44 m; echipaj 2-3, in cabina; platforma de transport GAZ-66B creata special pentru trupele de desant in 1966, 4×4, motor benzina V8/115 CP/85 kW/4254 cmc, autonomie pe sosea 875 km, volan rabatabil, parbriz rabatabil, acoperis cabina din prelata/detasabil (in vederea reducerii greutatii si a inaltimii), CTIS (presiunea in pneuri se regla din cabina), rama geamurilor laterale ale usilor cabinei era pliabila, urca pante de maxim 60◦, urca obstacole verticale de maxim 60 cm lungime, trece santuri cu lungimea de maxim 60 cm, trece vaduri adanci de maxim 80 cm, trece pante laterale de maxim 40◦, aerotransportabil cu AN-12/22/124/225, Mi-6/10/26, IL-76, operational la temperaturi cuprinse intre -40◦/+50◦.

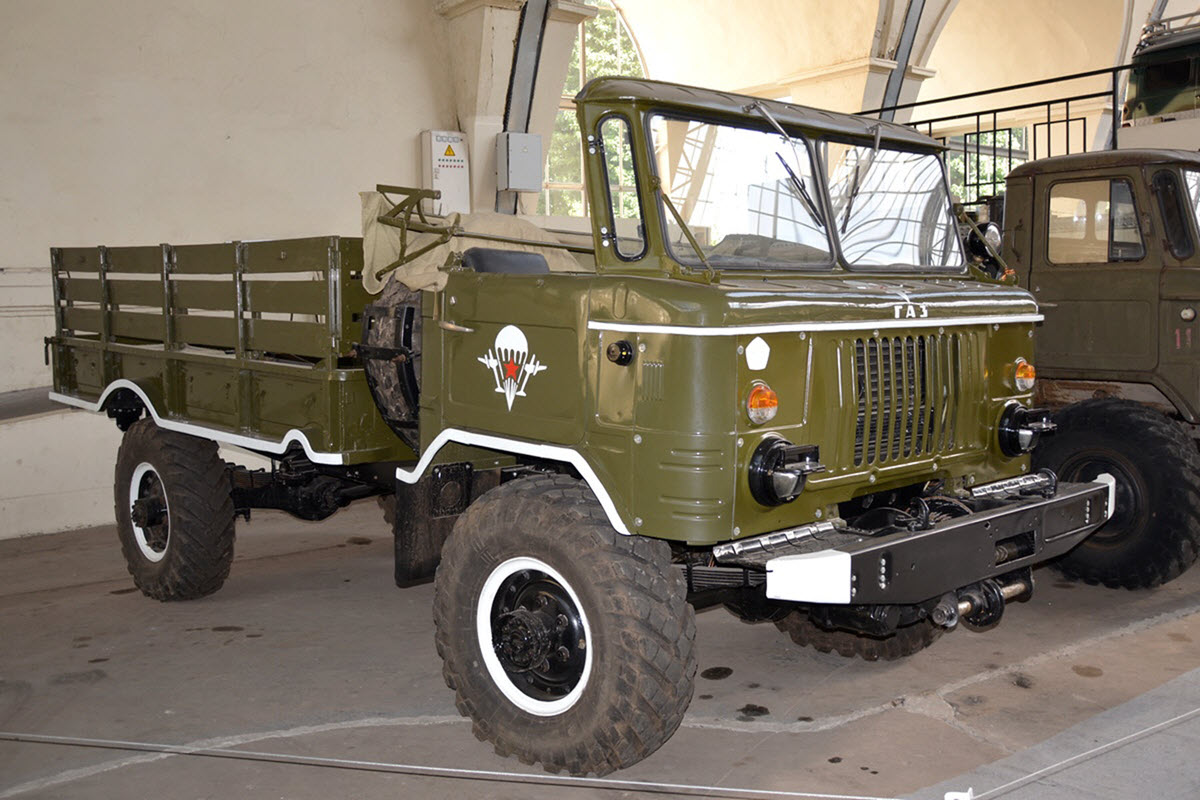

GAZ-66B
Camionul utilitar usor GAZ-66 s-a produs pana in 1999, peste 1.000.000 de exemplare in 35 de ani si a fost o platforma reusita folosita la orice de catre armata sovietica/rusa si nu numai. Si noi am avut in dotare GAZ-66 in numar limitat. Va urma.
