Inca de la aparitia ei, mitraliera a reprezentat o arma revolutionara la fel cum a fost si arbaleta, la timpul ei.
Aceasta arma, a rupt de multe ori echilibrul pe front, in WW1 dar si in WW2 (vezi luptele vanatorilor de munte romani in Caucaz).
Folosita in defensiva, intr-o cazemata, facea practic imposibia inaintarea trupelor de infantierie. La sfarsitul zilei, terenul din fata cazematei fiind transformat intr-o priveliste ingrozitoare, acoperit doar de cadavre.
In WW2, Germania Nazista folosea calibrul 7,92mm iar in luptele AA folosea calibrul 13,20mm in timp ce URSS folosea calibrul 7,62mm iar in lupta AA folosea calibrul 12,70m
NECESITATEA MITRALIEREI DE CALIBRU MARE:
In continuare ne vom axa pe mitralierele de calibru mare, folosite intens in luptele AA dar si in inzestrarea trupelor terestre.
Inca din WW2, in luptele aeriene sau in luptele anti-aeriene s-a simtit nevoia unui calibru mare deoarece calibrul 7,92mm si calibrul 7,62mm era ineficient, Avioanele zburand la altitudini relativ ridicate, peste 1500 dar si la viteze mari.
Astfel mitralierele de calibru 7,92 de pe avioanele Germaniei Naziste dar si avioanele aliatilor sai, cum ar fi Romania (Vezi IAR 80), s-au dovedit ineficiente. Din acest motiv s-a trecut la Calibrul de 13,20mm dar si la calibru 20mm, avioanele ajungand sa fie echipate in diferite configuratii:
– 4 mitraliere 13,20mm
– 2 mitraliere 13,20mm si 2 tunuri 20mm
– 4 tunuri 20 mm
MITRALIERA ROMANEASCA ZU-2 (calibru 14,5mm) – varianta sovietica este KPV-14,5mm
Dupa incheierea WW2, in domeniul armamentului apare o mitraliera unica.
KPV 14,5mm o arma ce-si avea originea in pusca sovietiva PTRD 14,5x114mm capabila sa penetreze intre 35-40mm blindaj la distanta mai mare de 500m (https://en.wikipedia.org/wiki/PTRD).

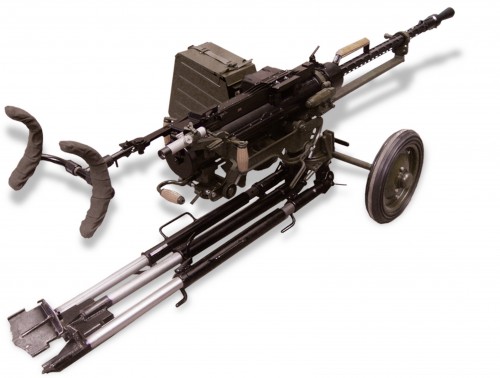

In 1949 isi face aparitia in armata sovietica mitraliera KPV-14,5x114mm sub diferite configuratii: mitraliera cu 1 teava, cu 2 tevi si mitraliera cu 4 tevi.
Mitraliera sovietica, inca de la aparitia ei, a fost integrata in diferite sisteme AA si turele.
Astfel mitraliera intra in dotarea transportoarelor blindate, masini de lupta, este montata pe Nave militare dar si in sistemele de lupta AA din intreg Pactul de la Varsovia.
Aparitia acestei mitraliere a inceput sa aduca ingrijorare in randul tarilor membre NATO deoarece calibrul ridicat si caracteristicile balistice excelente ale acestei mitraliere, puteau probleme serioase oricarui blindaj al transportoarelor de trupe sau oricarei masini de lupta NATO.
Inca de la inceputul anilor 1970, pana in prezent, caietul de sarcini al producatorilor de MLI-uri TBT-uri si Tancuri Usoare din tarile NATO prevede standard, protectia balistica pentru calibrul 14,5x114mm.
Mitraliera sovietica este cauza pentru care blindatele Bradley si Marder si-au dublat protectia anti-balistica dar si greutatea, ajungand la 30 tone.
MITRALIERA AFLATA IN DOTAREA ARMATEI ROMANE
Mitraliera se gaseste in dotarea armatei romane:

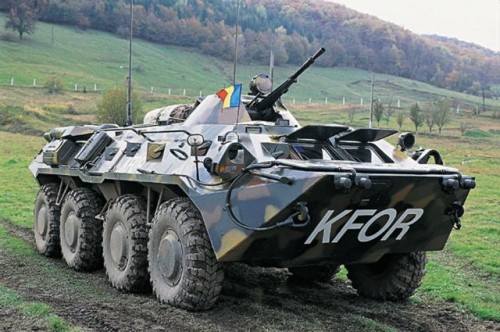

– la unitatile de infanterie, ca arma standard pe Transportoarele Blindate TAB-71, TAB-77, B-33 si TAB-79 dar si pe Masina de Lupta a Vanatorilor de Munte (MLVM)

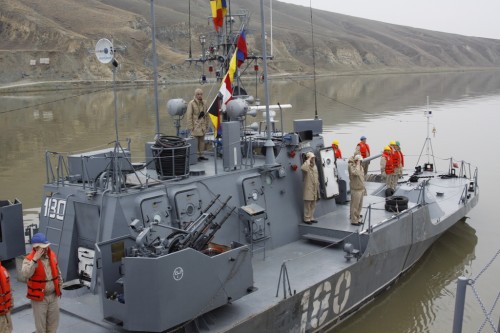

– In cadrul Flotei Fluviale, Monitoarele fluviale (purtatoare de artilerie) sunt dotate cu cate 4 mitraliere MR-4 (mitraliera cu 4 tevi fabricata in Romania ), dar si Vedetele Purtatoare de artilerie sunt dotate cu cate 2 mitraliere MR-4
In cadrul flotei Flotei Maritime mitraliera MR-4 este instalata cel putin pe nava Remorcher Grozavu (2 mitraliere MR-4) dar si pe Navele Rapide de Scafandri ( in variant ZU-2) sursa: http://navy.ro/
– In cadrul unitatilor Anti-Aeriene se gasea in anul 1989 ZU-2 dar si MR-4 (denumirile armelor produse in Romania)
Mitraliera ZU-2 poate folosi următoarele tipuri de muniţie:
– API (BS 41) proiectil în greutate de 64.4 g, cu o viteză de 1.000 m / s, care pătrunde 32 mm de blindaj din oţel convenţional, cu o incidenţă de 0 ° la o distanţă de 500 m
– API-T (BZT) proiectil greutate 59.56 g
– I-T (ZP) proiectil greutate 59.68 g.

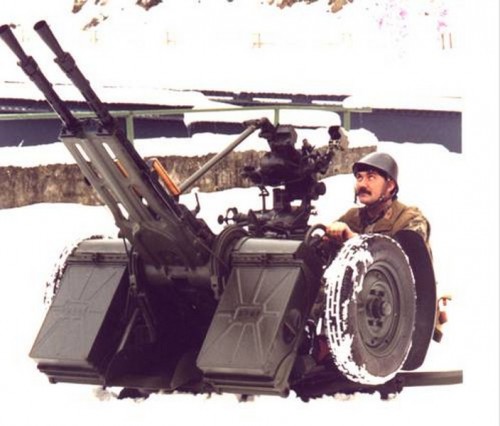

Două cutii de muniţie sunt montate în partea din faţă a şasiului, una sub fiecare ţeavă. Fiecare cutie de muniţie poate transportata 1200 cartuşe de 14,5 mm. ZPU-2 este echipat cu un sistem optic de ochire.Echipajul este format din 5 militari: 1 comandant, 1 ofițer, 2 încărcători, 1 ochitor.
SPECIFICAȚII
ZU-2 14,5x114mm (varianta cu 2 tevi)
MASA 0,621 tone
LUNGIME 3870 mm
LĂȚIME 1370 mm
ÎNĂLŢIME 1090 mm
CALIBRU 14,5 mm
BĂTAIE EFICACE 1.400 m
ALTITUDINE MAX 5.000 m
DISTANŢĂ DE TRAGERE TERESTRĂ 8.000 m
RATA DE FOC 300 lovituri/minut – pentru fiecare teava
RATA DE FOC CICLICA 1200 lovituri/minut
In partea a 2-a vom trata strict calitatile anti-aeriene ale acestei arme.
Povestea mitralierei anti-aeriene ZU-2 (14,50x114m) – partea aII-A
Ciprian Mustata
SURSE:
https://en.wikipedia.org/wiki/PTRD
https://en.wikipedia.org/wiki/ZPU
http://www.revista.forter.ro/_wsn/2014_2/07-arm/00.htm
http://www.arsenalpark.ro/muzeu/mitraliere/item/mitraliera-aacal145-mm2-tevi-zpu-2
Doua amanunte: TAB-72 nu exista, ai vrut sa scrii TAB-71, -71M
Nici vorba sa incapa 1200 de cartuse intr-o cutie din aia, poate 120 ?
corectat la TAB-71.
Rezerva de munitie este totusi 1200 in standard…
Salut,
60g x 1200=72kg la care se adauga greutatea cutiei de munitiei 6kg si a benzii de cartuse, cam mult chiar si pentru doi oameni.
Cutia de munitie are capacitatea de 150 de cartuse fiind montate 2×150 pentru ZPU-2 si 2x2x150 pentru ZPU-4.
Sursa catalogul UMC pagina 39 si 35 http://www.revista.forter.ro/_wsn/2014_2/07-arm/originale/07/catalog.pdf
posibil sa fie mai multe variante de cutii de munitie… mai multe surse dau un maxim de 1200 de proiectile, insa nu e clar in ce configuratie (poate o versiune navala). La cele romanesti am vazut mentionat si 2×40, cutiile cantarind 23kg, cu tot cu munitie.
@Primus Pilus
Am studiat cu atentie linkul de sus de pe link
si va recomand sa intrati pe link dar sa va uitati la cateva detalii pe care putem sa le luam inclusiv din imaginile postate.
Un lucru este cert: linkul prezinta informatii incomplete.
– Mitraliera single 14.5x114mm foloseste un tip de cutie (incarcator) 1 cutie amplasata in partea dreapta a tragatorului
– Mitraliera AA 2×14,5mm foloseste alt tip de cutie. 2 cutii amplasata sub fiecare teava
O INTREBARE: cutia sau incarcatorul T119 Mount este folosit pe mitraliera single? sau pe bitraliera AA 2×14,5mm???
Atentie! ZPU-2 este cu totul altceva, are 4 roti!
Corect! Tab-71
Legat de munitie… apar mai mute tipuri de cutii.
Ba chiar si pozitionarea acestor cutii este diferita.
https://www.youtube.com/watch?v=hBHfxVgyxwE
Un filmuleț (de propagandă) despre PTRD 14,5x114mm în WW2. Se pare totuși că a fost eficientă contra primelor tipuri de Panzere, inclusiv Panzer III avea părți vulnerabile la muniția puștii sovietice.
Deci un TAB de-al nostru lua la șuturi un panzer I, II sau III de nu se vedea : )
O intrebare posibil stupida:
Pana la urma rebelii din orientul mijlociu folosesc varianta romaneasca ZU-2 sau KPV 14,5?
Interesant!
Cred ca ei trebuie sa ne raspunda ca scrie fabricantul pe ele.
E losibil sa foloseasca ambele variante.
Daca are cineva o idee atunci il invit sa ne raspunda 🙂
sigur au avut si Zu-2… greu de zis daca au avut si rusesti.
A Libyan technical with ZU-2.
https://en.wikipedia.org/wiki/File:Ajdabiya_technical_-_Flickr_-_Al_Jazeera_English.jpg
din ce am vazut, Zu-2 e ceva mai jos si mai ingust decat Zpu… pozitia cutiilor de munitie e parca mai joasa la al nostru, aliniata cu tevile.
https://en.wikipedia.org/wiki/File:ZU-2_anti-aircraft_machine_gun.jpg
Are importanta ?
Ptr ca :
1) Poate proveni din stocuri vechi .. anii 80
2) Aliatu nost Licuryx the Great cere „2000 de AKM, 500 RDP, 100 mitraliere de 7m62 si 40 de 14,5” Chiar crezi ca o sa iti raspunda ptr cine?
Sau poate de aici. http://www.romtehnica.com.ro/export/armament/ Frecvent s-au vandut excedentele, dupa care drumul lor se pierde.
Am avut ZU-2N la lucrarea de maistru.Am fost comandant pe Instalatiile MR4N de la nave si am tras inclusiv si cu modelul AA.Cutii de 1200 lovituri nu am vazut nicaieri.Intradevar maxim incap 150 intr-o cutie.Iar de regula la trageri incarcam undeva la 100 de lovituri de teava.Numai magazia de munitii de la nave erau de 3000-4000 de lovituri,in functie si de tipul navei,deci 1200 de cutie nu prea imi vine sa cred.Este intradevar o mitraliera puternica cel putin la MR4N la tragerile cu 4 tevi se simte bine efectul…dar are si defecte cel mai notabil problema reincarcarii si a evacuarii tuburilor.
@buruic
Multumim pentru clarificare.
Va rog sa mai interveniti cu comentarii pe acest articol.
Ne-ar face mare placere.

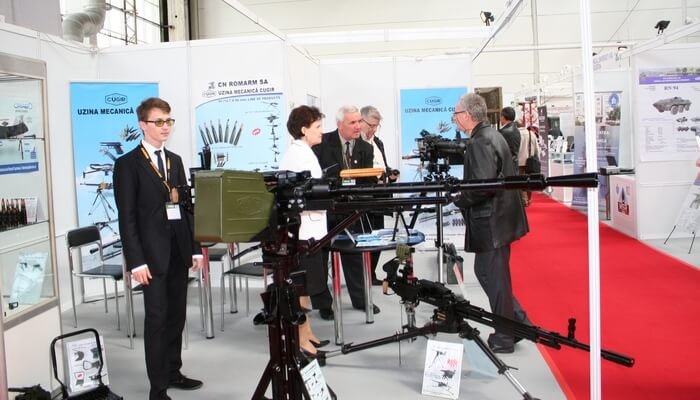

va marturisesc ca am tot „sapat” toata saptamana ca sa scriem acest articol. informatiile sunt destul de subtiri mai ales in ce priveste urilizare in Romania ca sa zicem de producatorul de la Cugir care pe site-ul oficial ofera informatii total eronate.
