Iata ca unii mai gasesc modalitati moderne de refolosire a sistemelor ZPU-2 in contextul actualului razboi din Ucraina.
Este vorba de cehii de la grupul de crowdfounding numit „Gift for Putin” care au strans fonduri pentru a cumpara si dona Ucrainei 15 sisteme mobile de aparare aeriana cu raza foarte scurta de actiune, denumite Viktor.

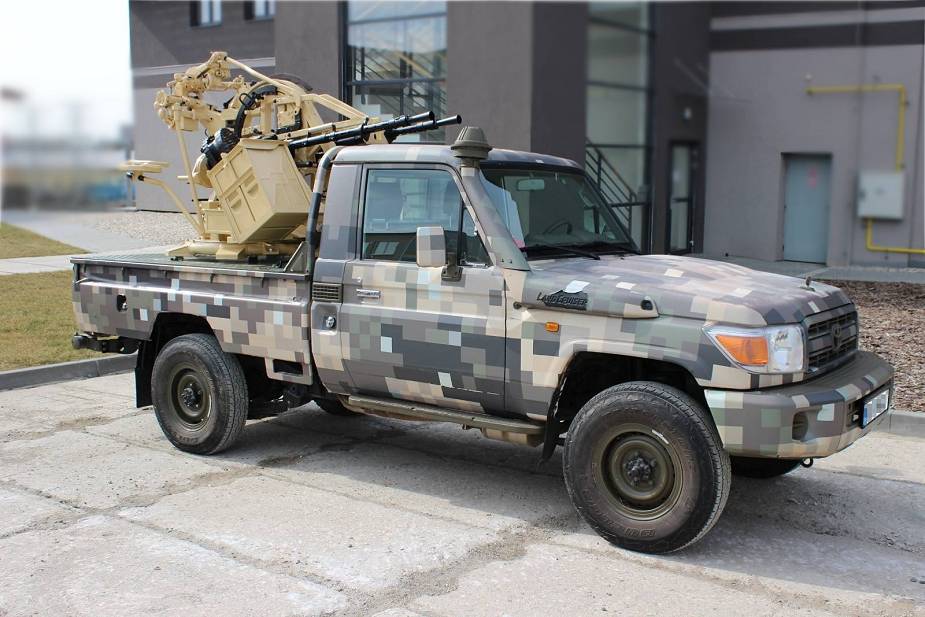

Sistemul produs de compania ceha Excalibur Army este un ansamblu format dintr-un vehicul 4×4 pe sasiu de pick-up Toyota civil si un sistem calibrul 14,5mm dual de tip ZPU-2, modernizat si montat in partea din spate, pe o platforma deschisa. Aceasta este probabil una dintre cele mai ieftine solutii antiaeriene utilizabile impotriva tintelor aeriene la altitudini foarte joase. Se doreste a fi o solutie in special impotriva dronelor din clasa Shahed 136.
Sasiul Toyota a fost modificat cu o suspensie intarita și o caroserie modificata, permitand controlul si tragerea automatizata din interiorul cabinei soferului.
(1) Мобільний зенітний комплекс Viktor – YouTube

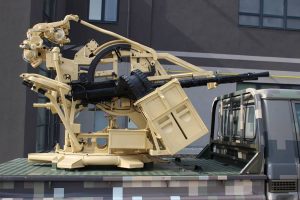

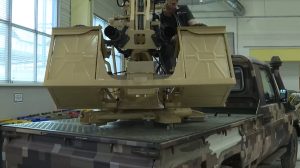

Armamentul ZPU-2 modernizat, continand 2 mitraliere grele Vladimirova KPV (Krubnokalibernyj Pulemet Vladimirova) de 14,5 mm. a primit un vizor zi/noapte pentru tinte aeriene si un alt vizor pentru tinte terestre, distanta de tragere maxima fiind de 2 km.
Mitralierele au o rezerva de 300 de cartuse gata de tragere, in cutii montate de ambele parti ale afetului, o rezerva de alte 300 fiind depozitate in sasiul vehiculului.
Proiectul „Cadoul pentru Putin”, fondat de omul de afaceri ceh Dalibor Dědek, a reusit sa stranga de la peste 91.000 donatori peste 14 milioane de euro de la inceputul razboiului din Ucraina, bani care au fost folositi pentru a achizitiona echipamente pentru armata ucraineana. Tot in Cehia in octombrie 2022 au fost stransi 1,3 milioane de euro printr-o campanie de crowdfunding sustinuta de ministerul apararii ceh si ambasada Ucrainei la Praga, suma permitand revitalizarea unui tanc T-72.
Noi „scaparam” oare de majoritatea ZPU-urilor noastre (MR-2/MR-4), mai putin cele instalate pe nave? Si cum stam cu calibrul 20mm?
Marius Zgureanu
Surse:
